✏️DISEGNO 1️⃣📏
💬"Il disegno è il quarto tipo di comunicazione".
👨💻 Prof. ingCAD, 2019
Per introdurre l'argomento...
Il disegno è considerato tra i più naturali ed antichi linguaggi di comunicazione. Già l'uomo primitivo lasciava tracce del suo passaggio utilizzando il disegno per esprimere il mondo esteriore ed interiore, ossia ciò che percepiva, sentiva e pensava. Inoltre, il disegno è considerato uno tra i principali canali comunicativi e mezzi espressivi che accompagnano ogni individuo nell'arco di tutta la sua esistenza già a partire dal primo anno di vita quando ancora si sta apprendendo il linguaggio verbale. Di fatto, il disegno può essere considerato il quarto tipo di comunicazione oltre alle tre note modalità: verbale, paraverbale e non verbale.
Fin da subito mi preme evidenziare le differenze tra le due tipologie del disegno, ARTISTICO e TECNICO, apprese a scuola in due discipline distinte, rispettivamente Arte ed Immagine e Tecnologia, quest'ultima affine a Matematica e Scienze.
Il disegno artistico, eseguito prevalentemente a colori ed a mano libera, è soggettivo in quanto ha la prerogativa di essere espressione dell’anima - nel rispetto delle regole comuni nei vari campi artistici di appartenenza, quali tecnica di rappresentazione e temi trattati - generando emozioni che portano a interpretazioni profondamente diverse in chi li guarda.
Il disegno tecnico, sempre eseguito con l'ausilio di strumenti tecnici (...mai a mano libera!), deve essere oggettivo perché deve trasmettere informazioni sufficienti per creare o utilizzare l'oggetto nel mondo fisico quindi fa riferimento alla geometria descrittiva, secondo la quale ad ogni singolo segno grafico è associato un significato geometrico univoco. A tutti gli effetti, il disegno tecnico completa il linguaggio di comunicazione non verbale adottando regole ben precise. I disegni tecnici di solito tendono ad evitare il colore, usando invece solo linee nere.
Di conseguenza, anche gli strumenti da utilizzare/acquistare devono essere necessariamente differenti tra il disegno artistico e quello tecnico. Basti pensare a: fogli da 220 g/mq (ruvidi vs lisci), matite (morbide Bx vs dure 2H/HB), altri strumenti (variano a seconda della specifica tecnica vs compasso balaustra, due squadrette 45° e 30°/60°, riga, goniometro, gomma bianca, ecc...). Vedi l'elenco completo su https://bit.ly/MAT-TECH.
Inoltre, possiamo migliorare l'esecuzione grafica ispirandoci alla filosofia giapponese del Keizen 改善 (ossia cambiare in meglio, miglioramento continuo) dalla quale deriva praticamente il Metodo delle 5S 管理 che di seguito andremo ad applicare proprio alla postazione da disegno.
Seiri 整理 - Scegliere e Separare: capire cosa serve e cosa no e, di conseguenza, eliminare tutto ciò che non è utile e che crea disordine sul proprio banco;
Seiton 整頓 - Sistemare e organizzare: sistemare in modo efficiente e comodo gli strumenti ed i materiali necessari per disegnare.
Seison 清掃 - Pulire: mantenere il proprio banco pulito ed in ordine come stabilito;
Seiketsu 清潔 - Standardizzare e migliorare: mantenere l'ordine e la pulizia creati cercando di migliorare ripetendo le fasi continuamente;
Shitsuke 素養或紀律 - Sostenere nel tempo: imporsi disciplina e rigore per mantenere il risultato.
In questa sezione vedremo le generalità del disegno geometrico, gli strumenti e le prime costruzioni grafiche riferite per di più ai poligoni regolari e lo sviluppo di loghi.
👨🏫 diario delle lezioni
Introduzione al disegno tecnico e differenze rispetto a quello artistico. Illustrazione del materiale didattico personale da acquistare entro la prossima settimana (vedi: https://bit.ly/MAT-TECH). Richiami di geometria piana: punto, retta, segmento, angolo, ecc...
Realizzazione copertina del quadernone a quadretti da 5 mm.
Controllo del materiale didattico personale acquistato (vedi: https://bit.ly/MAT-TECH) e contestuali istruzioni su uso e manutenzione dello stesso. Squadratura del foglio da disegno.
Rette parallele, angoli notevoli ed uso corretto delle squadrette.
Costruzione di inviluppi semplici e complessi.
Divisione di un segmento in due o più parti uguali; bisettrice di un angolo.
Costruzioni delle tangenti alla circonferenza.
Scale di rappresentazione: definizioni, applicazioni ed esercitazione.
Costruzioni di poligoni regolari dato il lato: triangolo e quadrato.
Costruzioni di poligoni regolari dato il lato: pentagono (Video + Robocompass).
Costruzioni di poligoni regolari dato il lato: esagono.
Costruzione di poligoni regolari con più di 6 lati: procedura comune a partire dal lato.
Costruzioni di poligoni regolari a partire dalla circonferenza: triangolo e quadrato.
Costruzioni di poligoni regolari a partire dalla circonferenza: pentagono (Video + Robocompass).
Costruzioni di poligoni regolari a partire dalla circonferenza: esagono.
Costruzione unica di poligoni regolari con più di 6 lati a partire dalla circonferenza.
Motivi decorativi geometrici a base di triangolo, quadrato, esagono, stella, cerchio, ecc... (in diverse lezioni).
Costruzione grafica e fasi per la realizzazione di un aquilone ottenuto con la carta dell'uovo di Pasqua. Video-tutorial.
Costruzione loghi commerciali: BMW, Mitsubishi, Google, Chrome, Drive, Photo, ecc... (in diverse lezioni).
Creatività grafica di un logo di fantasia in base alla scelta di una futura attività lavorativa: regole da rispettare ed indicazioni operative.
Consegna e presentazione della versione definitiva del proprio logo professionale già abbozzato nella lezione precedente. Comunicazione dei lavori migliori.
Costruzione rettangolo aureo e cenni al significato matematico, naturale ed artistico della sezione aurea.
Logo ingCAD (Escher style).
1. GUARDA 👀
I consigli per disegnare bene - https://youtu.be/l_4j58AwJYs
TTRG - CENNI TEORICI - https://youtu.be/rEPbAj9YUuU
Il compasso - https://youtu.be/LcRoOejpAUI
Disegnare con il compasso - https://youtu.be/EX4XZgZ7hrI

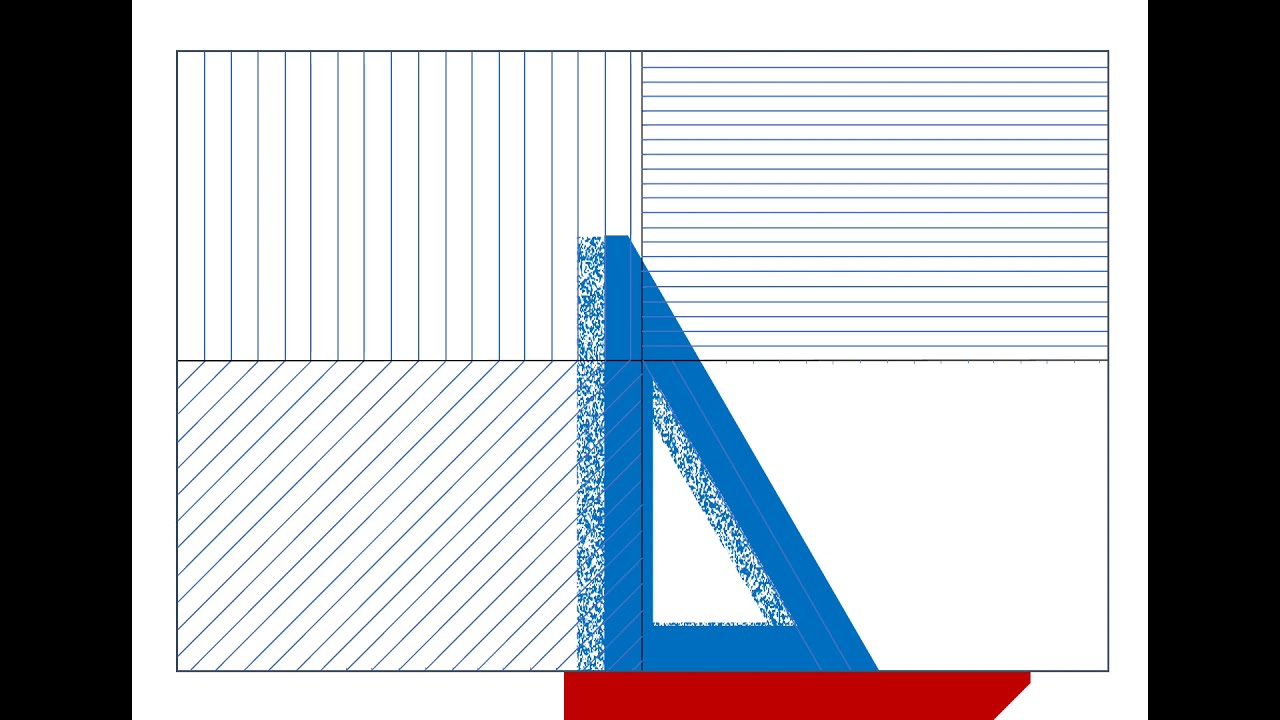

TRACCIAMENTO PARALLELE CON SQUADRE - https://youtu.be/8snjEPIqi-I
Angoli possibili con due squadre - https://youtu.be/WTT9xs8DU94
Squadratura del foglio - https://youtu.be/l5Fj6EF3GGA
Come tracciare linee parallele - https://youtu.be/XUJwoRA3Coo

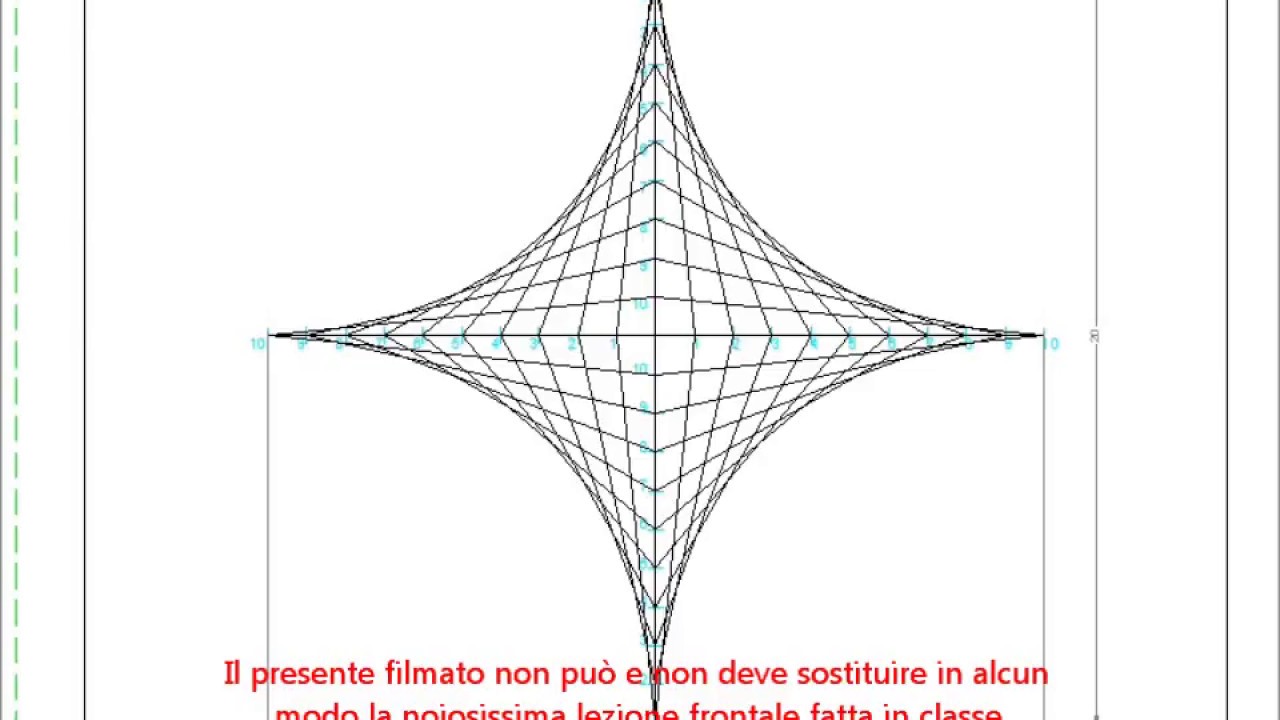

Inviluppo tra due rette perpendicolari - https://youtu.be/I5luibbOp6o
Asse di un segmento perpendicolare nel punto medio - https://youtu.be/wOG439DYLrg
Divisione di un segmento in parti uguali - https://youtu.be/r0Ty8qR3VOA
Bisettrice di un angolo - https://youtu.be/VD9oaGpTXrs
Costruzione rette tangenti alla circonferenza - https://youtu.be/mLUN_npB4_Q
Scale di rappresentazione - https://youtu.be/3JhY3Nq1pYA
Poligoni regolari dato il lato: dal Triangolo al Decagono - https://youtu.be/FnhlpGDy2SM
Costruzione Pentagono Dato Lato (Metodo Veloce Migliorato) - https://youtu.be/QOmwI00qVyk
PENTAGONO a partire dal lato - https://youtu.be/vcMyA4wGIrg + www.robocompass.com/share?id=1hbaxurxnc2sx
Costruzione di poligoni regolari con più di 6 lati (Procedimento guidato) - https://youtu.be/euz4F_3vbMo
Costruzione dei poligoni inscritti in una circonferenza assegnata - https://youtu.be/u3DD0h99wWw
PENTAGONO a partire dalla circonferenza - https://youtu.be/sRQPTiNd1A0 + http://www.robocompass.com/share?id=u88gt095segg
Suddividere una circonferenza in parti uguali (Procedimento guidato) - https://youtu.be/LWzqhvzLZrA
Divisione della circonferenza in n parti uguali - https://youtu.be/w0hDtJbkUF4
Motivi geometrici - il triangolo - https://youtu.be/7f6RtWSoChc
Motivi geometrici - il quadrato - https://youtu.be/_QeK3icCkq0
Motivi geometrici - l'esagono - https://youtu.be/75CIA2Cq86o
Motivi geometrici - le stelle - https://youtu.be/l_3CqI2Ghvo
Motivi geometrici - il cerchio - https://youtu.be/8EAAjJGQhVA
Decorazione esagonale: triangoli e cubi - https://youtu.be/VseFgtxy5yg
Come fare un aquilone in pochi minuti (TUTORIAL) - https://youtu.be/lWj3VXIf908
Come fare un aquilone con la carta dell'uovo di Pasqua (TUTORIAL) - https://youtu.be/woFwkNrfUKA
Struttura e logo: BMW - https://youtu.be/OAnotuj2mzI
Struttura e logo: Mitsubishi - https://youtu.be/z9TFpuFwUtU
Struttura e logo: Mercedes - https://youtu.be/D4lbNiVdK7o
Struttura e logo: Google Search - https://youtu.be/n55WOo8vWJc
Struttura e logo: Google Chrome - https://youtu.be/4lx-I-Ojw7c
Struttura e logo: Google Drive - https://youtu.be/poaJ4tMd9dI
Struttura e logo: Google Photo - https://youtu.be/X8Q5AmF7DwI
Struttura e logo: CE - https://youtu.be/XthnxQbMljU
Il simbolo dell'EURO - https://youtu.be/e4EqZXHcQY0
Disegno di una SPIRALE AUREA - https://youtu.be/es-qQhwfksE
Come è fatto - matite - https://youtu.be/GQFymstIL68
Flatlandia (1982) - COMPLETO - https://youtu.be/tNDhjYQKWt4
2. analizza 📚
Poligoni reg.: dal lato • da circonf.
Cartelli Stradali + TAV #1 • #2
4. RICERCA 🔍
Prezi by Chiara Zambello
7 regole loghi • Google...
