SVNA MAX6
czyli
Scalar & Vector Network Analyser

http://www.max6.pl









Już na ukończeniu  nowa wersja  Analizatora Antenowego...

tym razem do 180 MHz !!!









>>>>  Więcej niebawem ...   <<<<<





Strona dedykowana do MAX6 będzie pod adresem podanym powyżej  http://www.max6.pl







Podobnie jak przy pracach nad VNA MAX4

także w pracach nad projektem MAX6

bierze udział Grzegorz SP8NTH

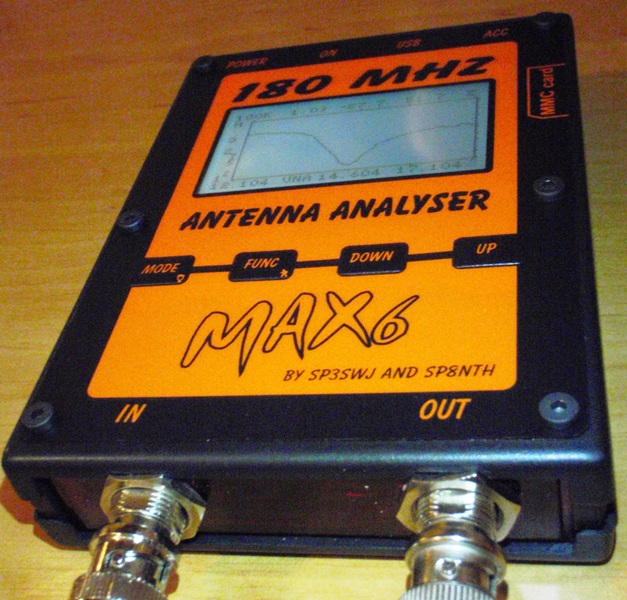

Na zdjęciu poniżej widać  już z profesjonalnym frontem :-)


















...







:-)

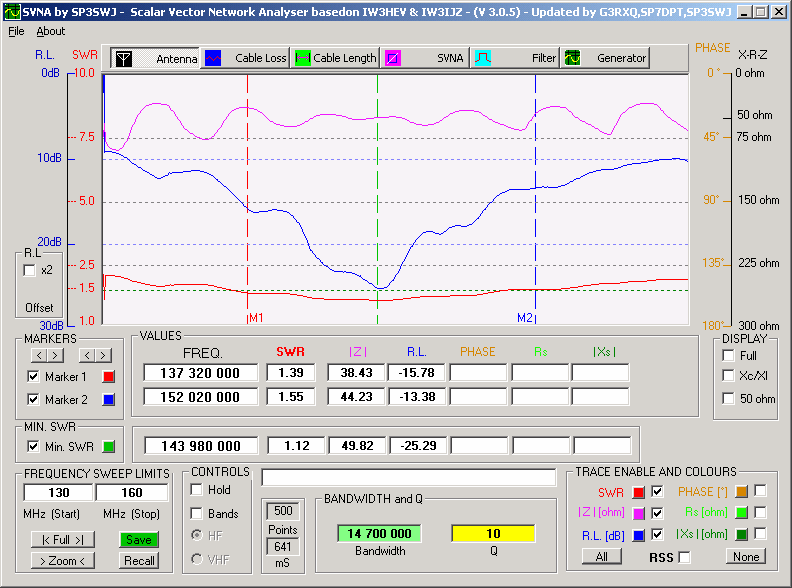

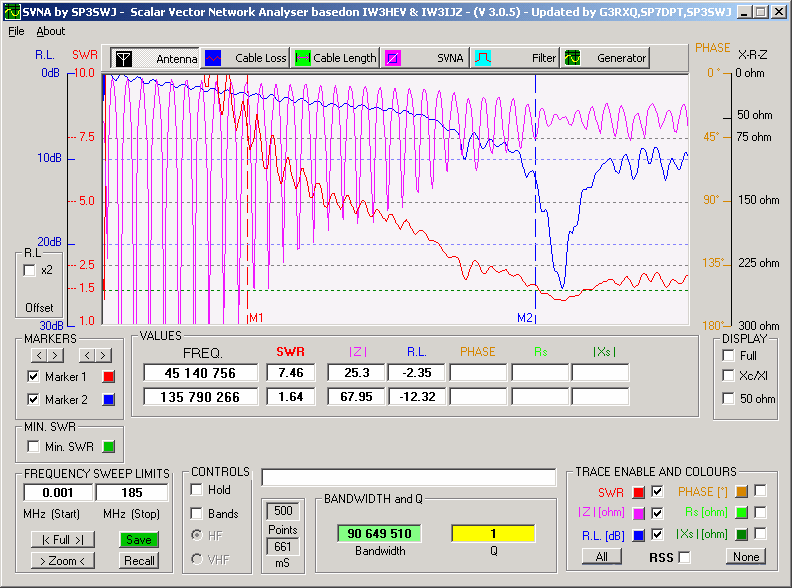

kilka pomiarów..




























Informacje poniżej to tylko zwiastun

jak nadejdzie odpowiedzni czas

podamy link do strony projektu  :)







 ============================================================





Info below is only small announcment

when project will be ready we give

link to project descriptions








Based on experience with VNA IW3HEV  and LCD PA3CKR

and a lot of hours spent with a lot of version VNA

and SVNA 60 MHz protytype

now born new star >>





Now borning new project





Scalar Vector Network Analyser









For me, most impressive function is  Filter measurment,



In this same time we measure

 SWR Impedance Z and transmission of filter

and  all other parameters typical for VNA















Planned final versionwill in Z19 case will looks like...














SVNA will : ....



  • New processor Atmega128
  •  Bootloader - new software upgrade by USB port
  • measure up to 160 MHz  - AD9951
  • Antenna measure dynamic up to 40 dB (SWR 1:1.02) AD8302
  • 10 mW RF power output
  • RF input 80 dB dynamics range AD8307
  • option - build in 10 W RF power  metter attenuator
  • build in NiMH accumulaotr for more than 4 hour  work
  • internal battery charger
  • auto power off  and power managment
  • works stand alone mode with  LCD   ( KS0108 LCD )
  • works under PC control with standard software  VNA and Zplot
  • 4 button for full main control
  • Full keyboard control using TV IR remote RC5
  • MMC dual voltage  card !!!  Save  measurment  to   TXT file  for  open in  Zplot
  • Save up to  10 000  step in one band scan  !!!!
  • direct write frequency from TV remote
  • Preset frequency for all amateur band
  • save favorite start settings
  • multipoint SWR measurment
  • preset for favorite settings in special MENU
  •  and more....  (planned AM depth modulation measurment)




TV remote functions



















and many more





first Prototype SVNA 60 MHz looks ugly - but works !!









SVNA160  was born  on prototype board



MMC card   and  TV remote  working  on  :-)

AD9951 mounted and  working too  !!!













now we finalise designing  PCB  ....



and ....





"hammer on the job..."







www.max6.pl







   tbc.....







FAQ  SVNA  MAX6



Najczęściej zadawane pytania i wątpliwości:





Q: Czy pilot TV to nie jest zbędny bajer ?

A: Wszystkie funkcje MAX6 można sterować z 4 klawiszy - ale jak jesteśmy leniwi to szybki dostęp do wszystkich funkcji zapewni pilot . Najważniejsze jednak jest to że jak MAX6 podwiesimy pod antena to z dołu można sterować  MAX6 i włączyc zapis pomiaru na karte pamięci



Q: Po co karta pamięci ?

A: do zapisu pomiarów, a następnie ich otwierania w progeamie Zplot. Czesto pomiary musimy wykonywac w punkcie zasilania anteny, dzieki wbudowanym akumulatorkom, karcie pamięci i pilotowi można robić pomiary i zapisywać je na karcie, nie zakłócając pracy anteny dodatkowymi kablami czy dotykaniem anteny.



Q: Po co te zlacza dodatkowe widoczne na zdjęciu?

A: Do MAX6 będzie można dołaczyć dodatkowe akcesoria, przykładowo interfejs Bluetooth czy dodatkowe sondy wcz.



Q: Czy będzie można wykorzystać MAX6 jako generator serwisowy ?

A: Obecnie najmniejszy krok strojenia w trynie LCD jest 1 kHz i nie przewiduje dokładniejszego. Przewiduje jednak napisanie specjalnego programu do MAX6 który zamieni SVNA MAX6   w  DDS MAX6 z możliwością sterowania dodatkowych dwóch DDS do podwójnej pośredniej. VFO bedzie miało wbudowany CAT USB z emulacja Yeasu FT897. Ta wersja programu będzie mogła także pracować jako generator serwisowy z impulsatorem ( gałka strojenia)  z krokiem 1Hz



Q: Dlaczego obudowa nie jest metalowa ?

A: badany obiekt to antena i trzeba by zaekranować badana antene bo 99,9 % zakłóceń dostaje sie do miernika przez antenę :-)



Q: Jakie zasilanie posiada MAX6 ?

A: MAX6 posiada wbudowane akumulatorki litowe 7,2V o pojemności 1250 mAh.

Można go także zasilac z 12VDC z zasilacza stabilizowanego - wtedy też ładowane są akumulatorki.

W przypadku pracy z komputerem MAX6 zasilany jest z USB.

Jeżeli czasami trafimy na  PC ze "słabym" napięciem na USB lub używamy długiego przedłużacza

USB  np. 5  metrów to można będzie włączyc wewnętrzne akumulatorki lub pracować z zasilacza 12V.





...  masz pytanie... >>   sp3swj@gmail.com
