WEDKOWE GP 14MHz


fotostory z powstawania antenki GP na 14 MHz  -  maj 2008





kilka fotek mocowania antenki  GP  na 14 MHz





















================================





 Pierwsza sesja na dachu...



Strasznie wiało   i bardzo dobrze,  moglem zobaczyć, że element pionwy wymaga

jednak wzmocnienia ( jak sie obawialem)





musiałem także zmienic kąt mocowania przeciwwag - za niski maszt

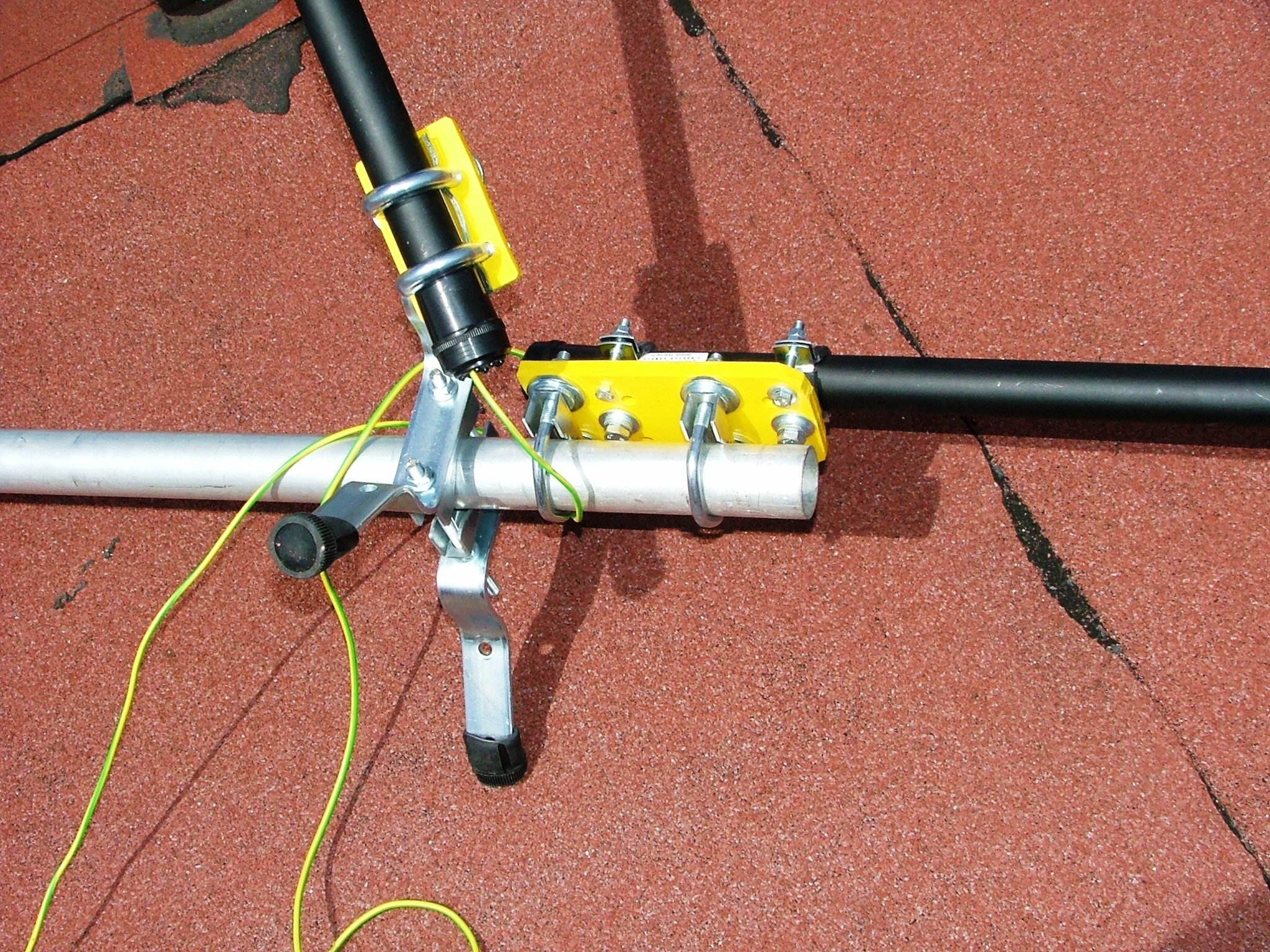

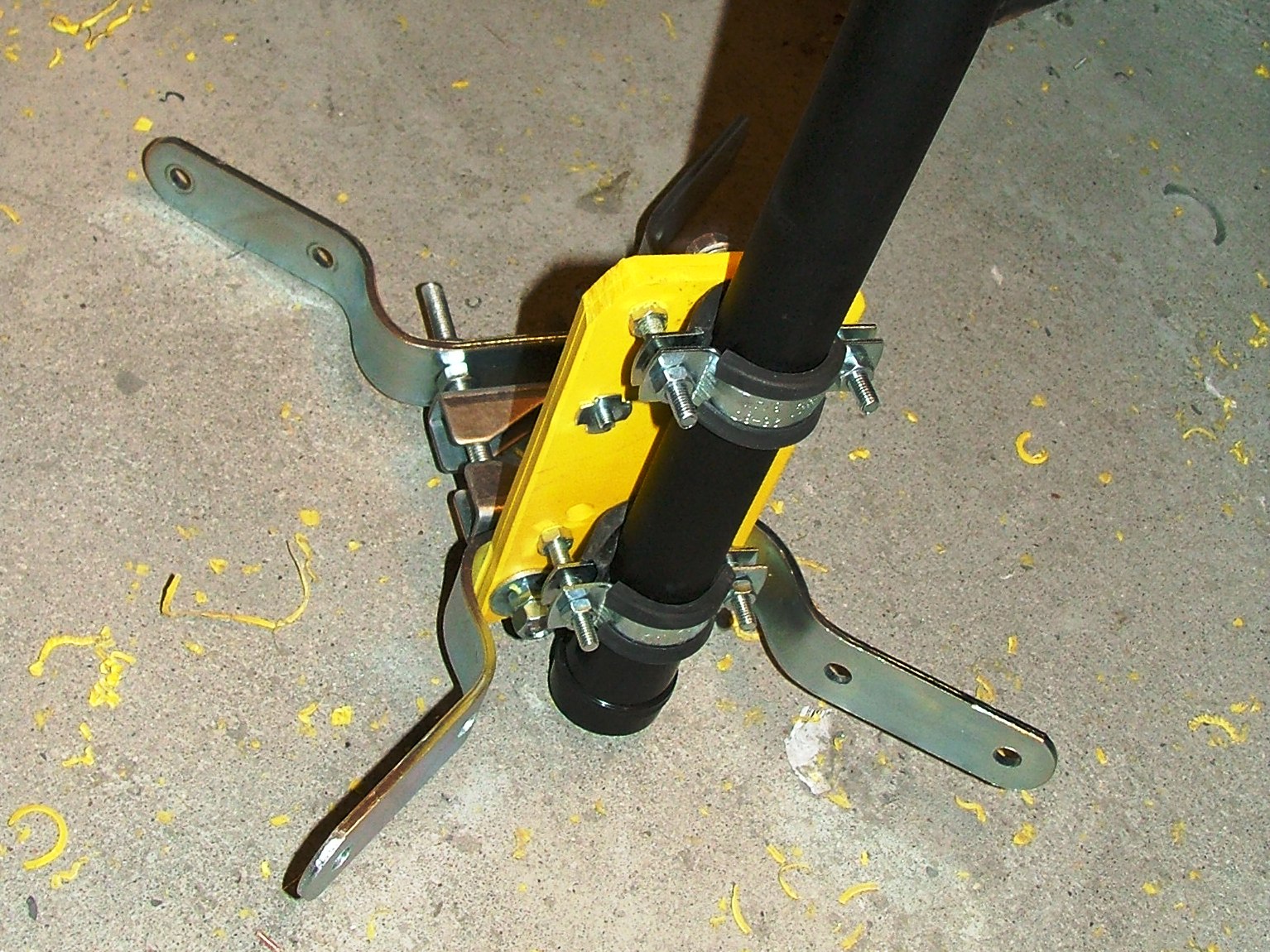

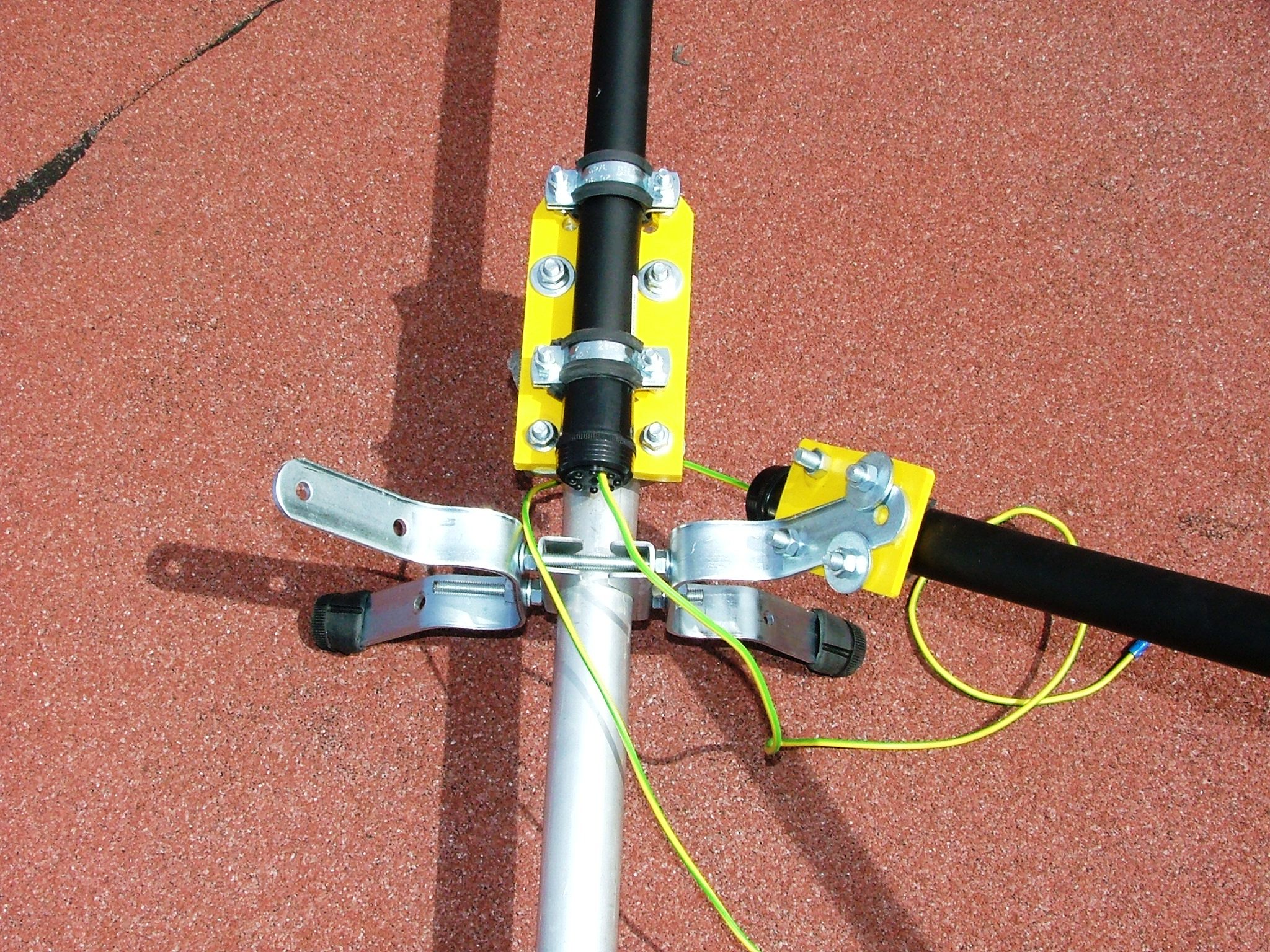

główny punkt połaczeniowy



docelowo wymienie na duza kostke elektryczna -

kable trzeba będzie skracac podczas strojenia..

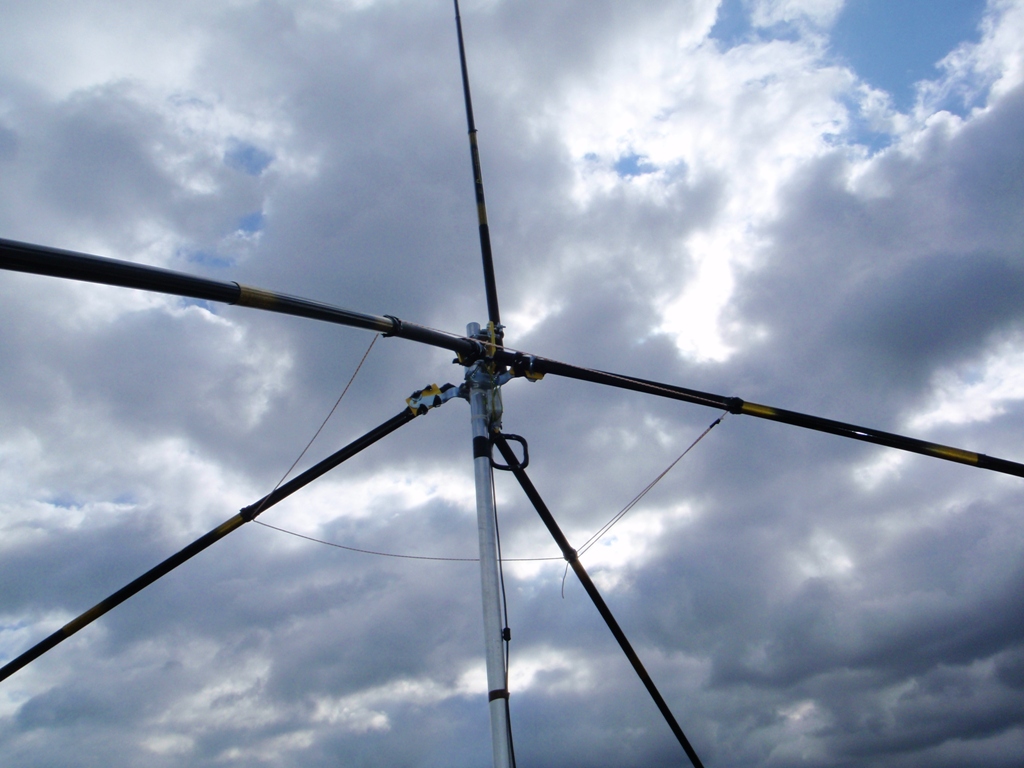

antena w calej okazałości



nieźle wiało !!! - dlatego tak zgięta.....



na pierwszym planie widać LW , SCG230 i X50

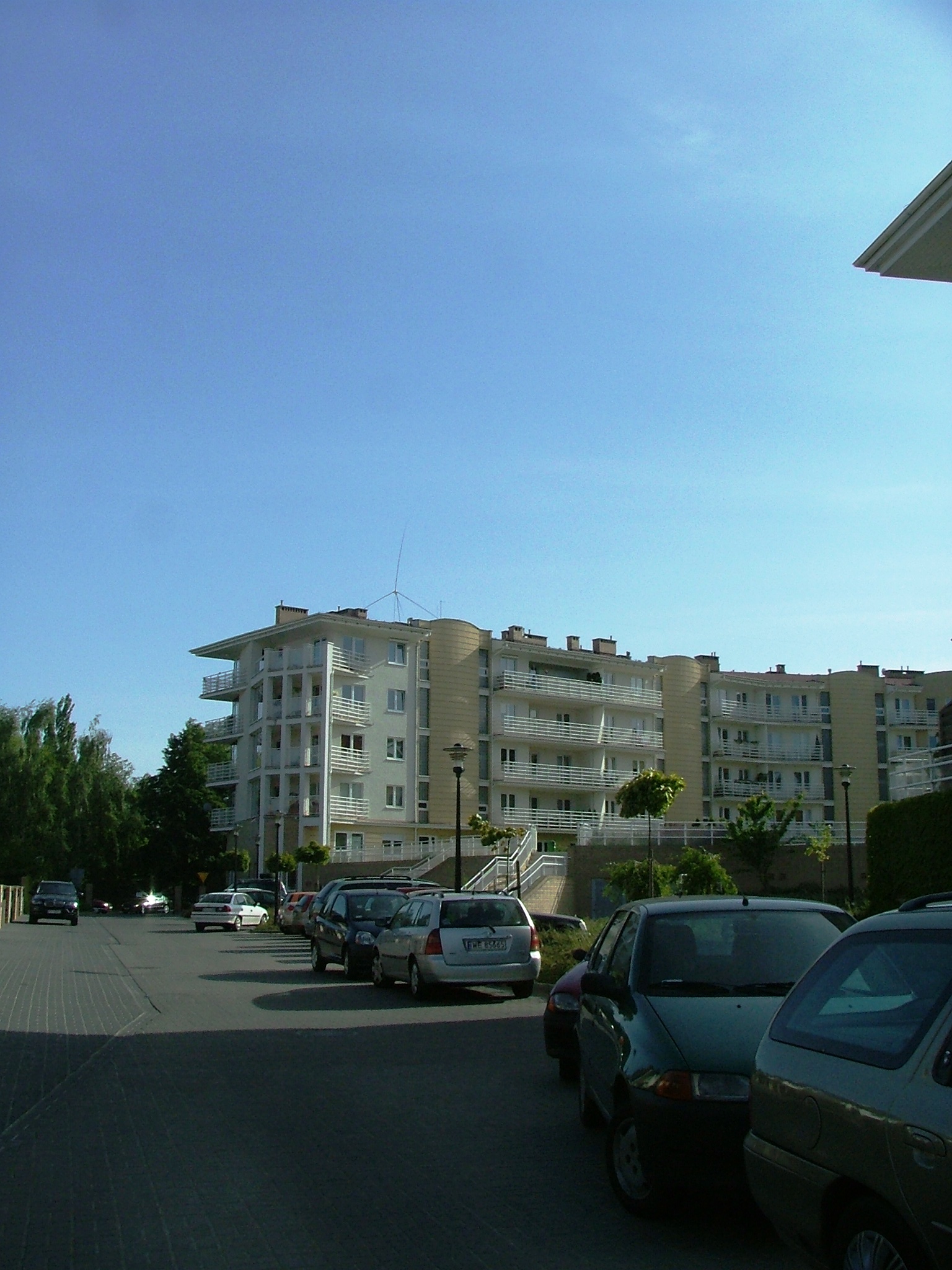

a tak wyglada z dołu





============================



Pomiary

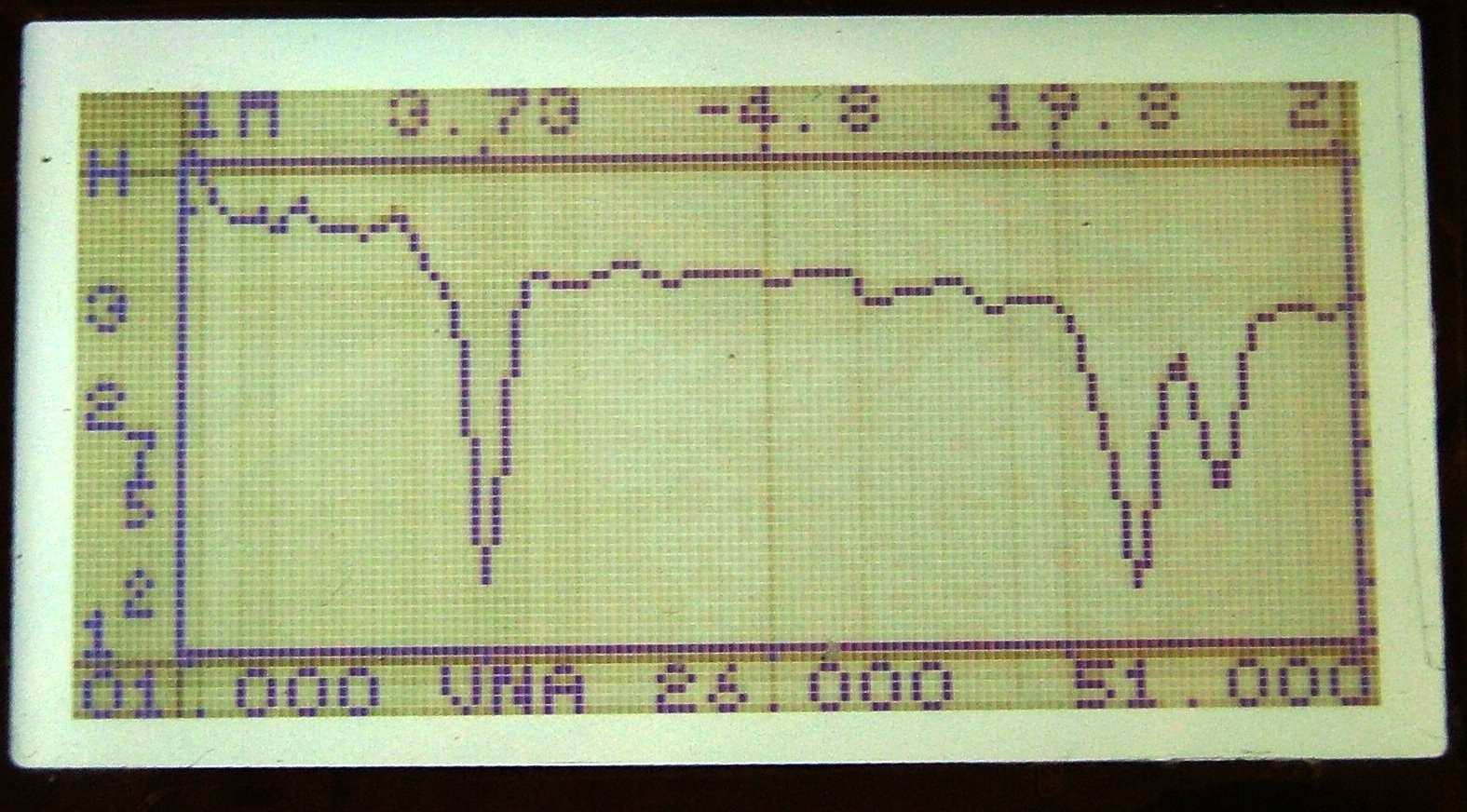

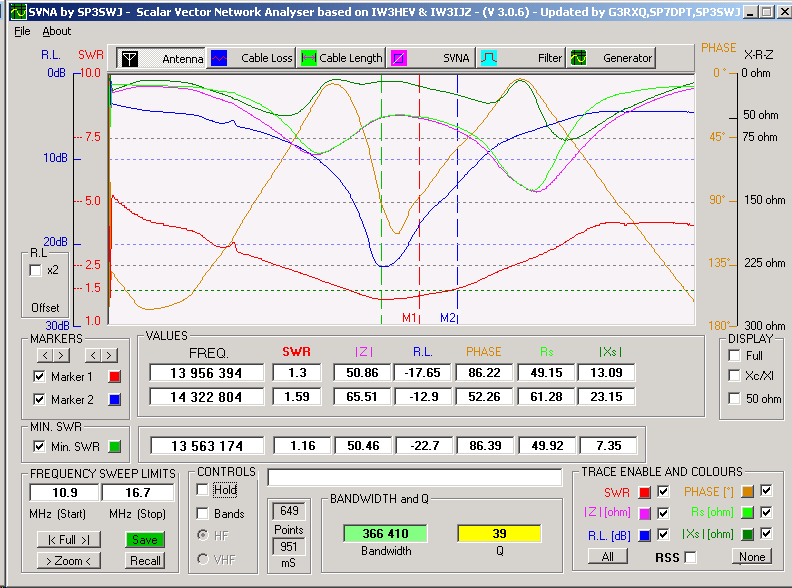

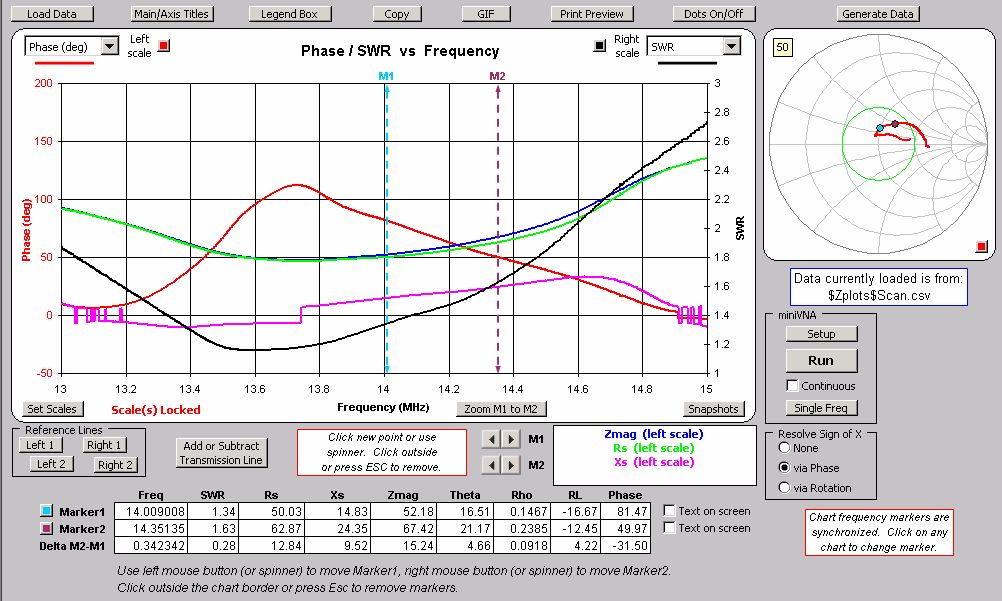

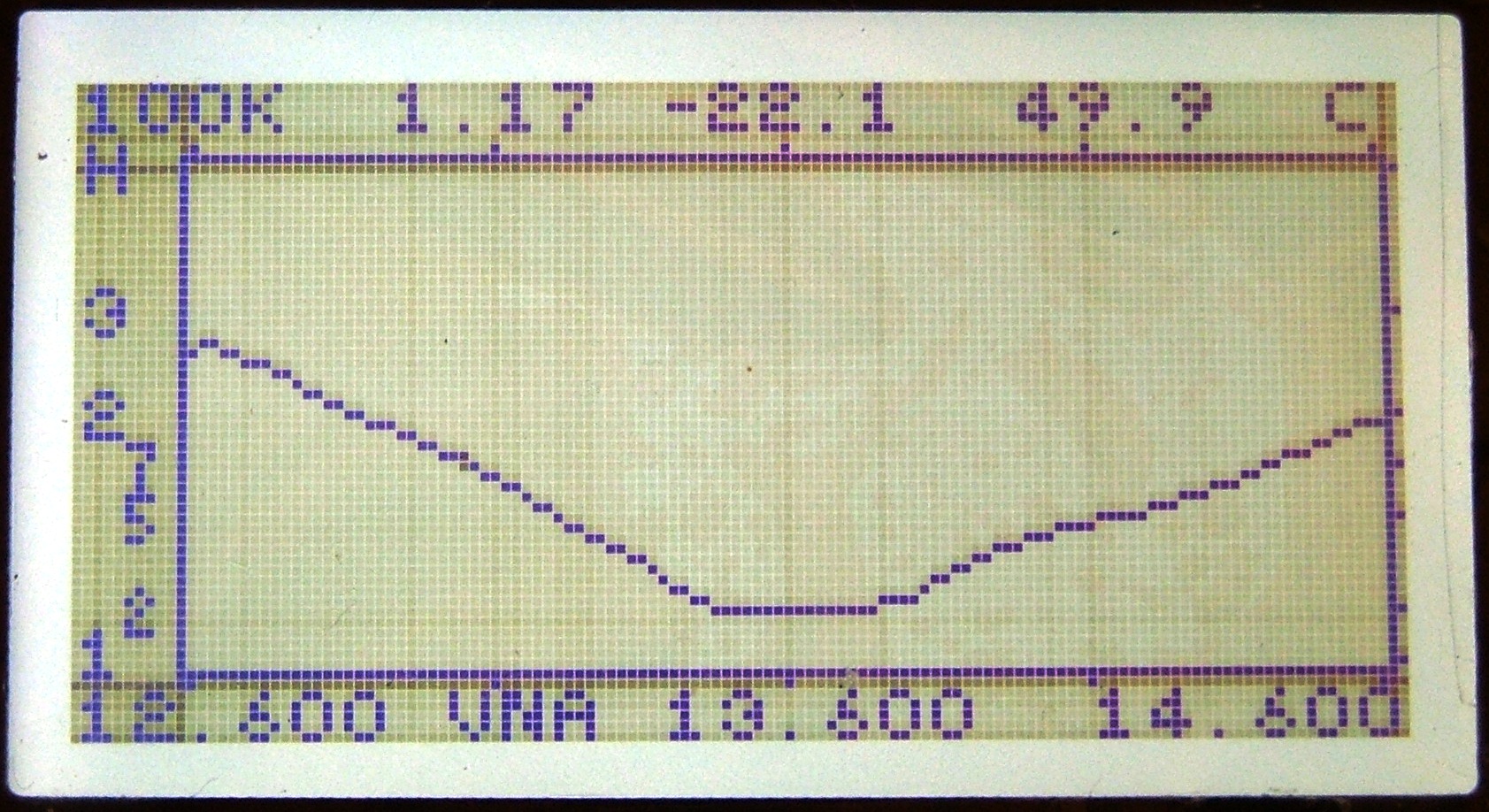

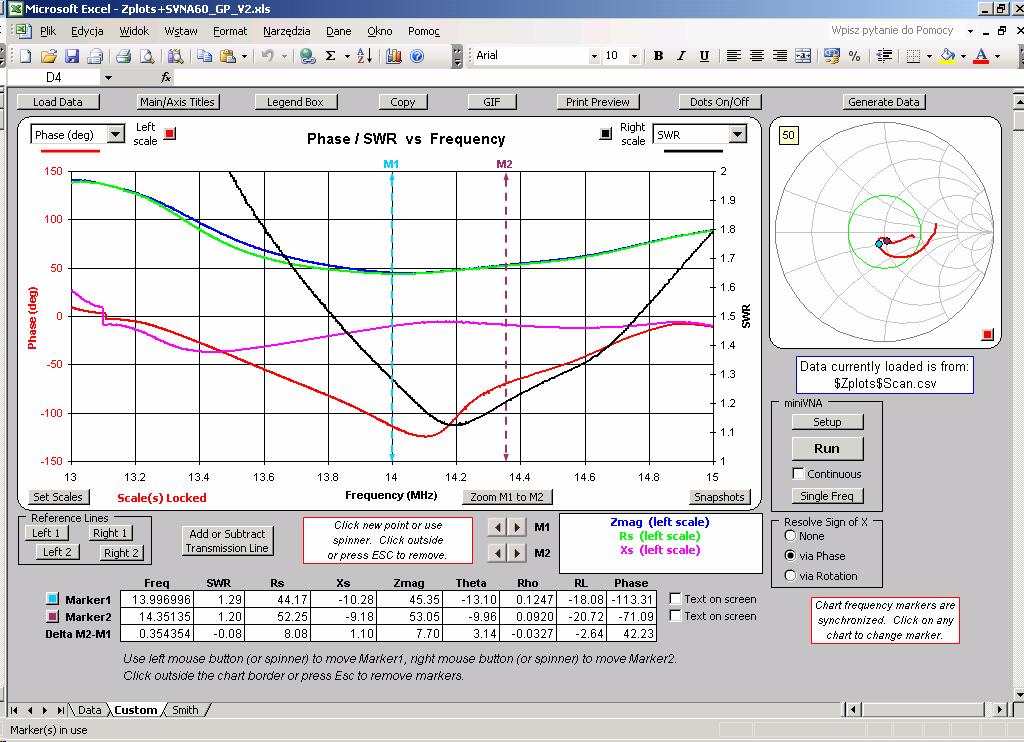

Jak widać ponizej antena stroi najlepiej na 13,6... 13,7



ale w paśmie amatorskim jest   SWR  1 : 1,5



czyli bardzo ładnie jak na wykonanie anteny bez pomiaru na dachu ;-)

























=======================



druga faza



skracanie anteny









tym razem nie ma zdjęc...





elementy skrócne około 30 cm



dodana zewka zwierająca  25 zwoi  linki miedzianej 1,5 mm na średnicy 12 cm



podłaczone  glebe anteny do masztu..



====================





do zrobienia - wzmocnienie - wypełnienie wędek na dole drewnianym kołkiem  fi 31mm





====================





w końcu zrobiłem wzmocnienia  w  mojej antence  wędkowej..



do wędek  powkładałem w mocowania 30 centymetrowe  rurki PCV   grubościenne  :-)
dopasowanie średnicy   - taśma izolacyjna nawiniętan  na rurce :-)

teraz  trzyma   jak trzeba .,  i nie gniecie wędek :-)

bo już były trochę popękane w miejscach mocowania

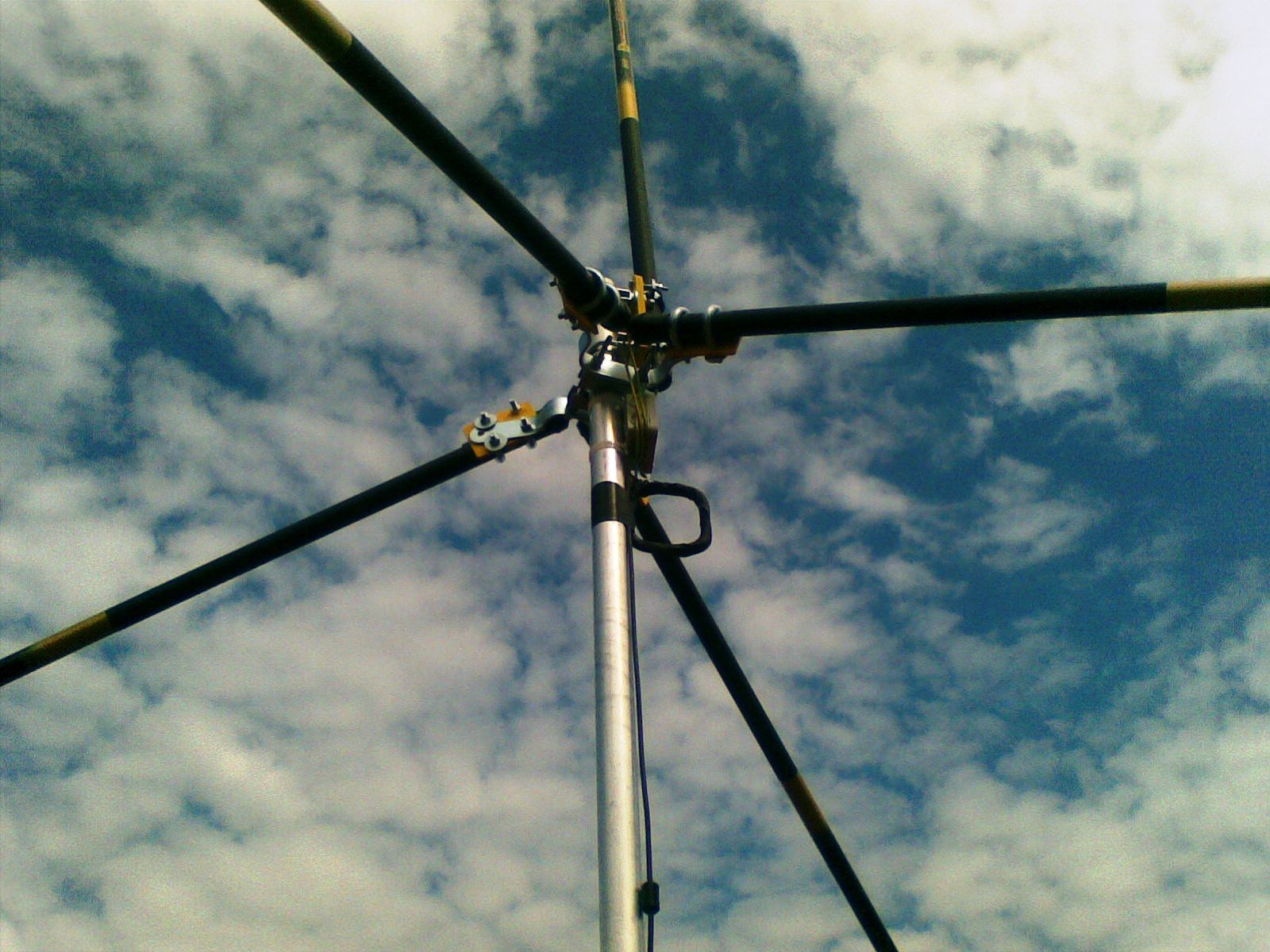

 Na zdjeciu  widać ponadto cewke  zwierająca element pionowy z przeciwwagami



i chyba widac podłaczenie masy do anteny.



Dzięki tej cewce antena posiada konstrukcję "zimną" i nie bedzie się ładowała od wiatru :-)







cała konstrukcja jest teraz bardziej sztywna i solidniej skręcona







ale mocne wiatry wymusiły jednak zamocowanie pajęczyny na antence





mocne grube metalowe uchwyty wobec oporu powietrza okazały się jak plastelina ...



i  co silniejsze wiatry  ( takie łamiace drzewa) to antena miała przeciwwagi w inna stronę



taki wiatrowskaz :-)

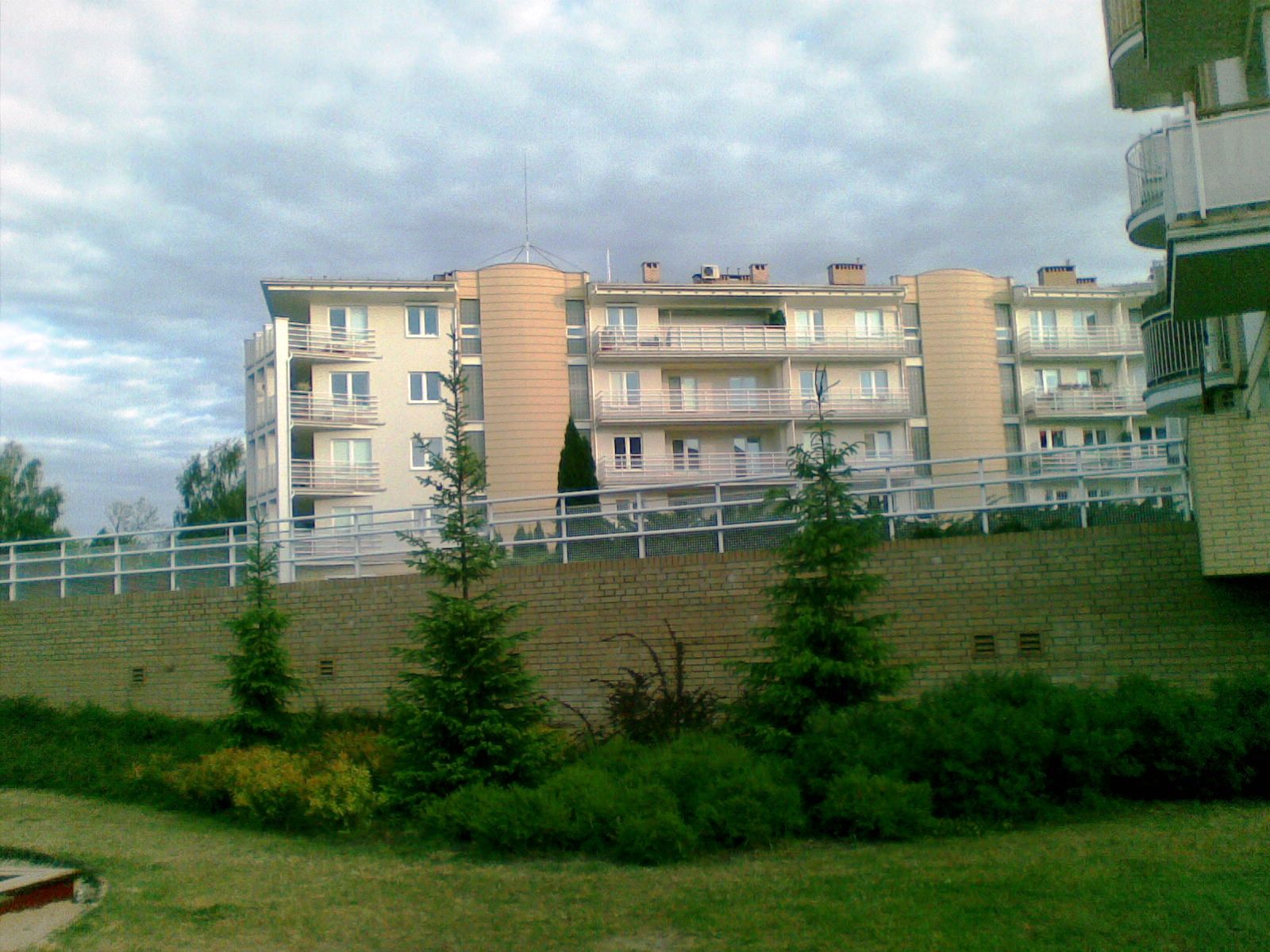

a na bloku antenka się tak prezentuje...











===========================

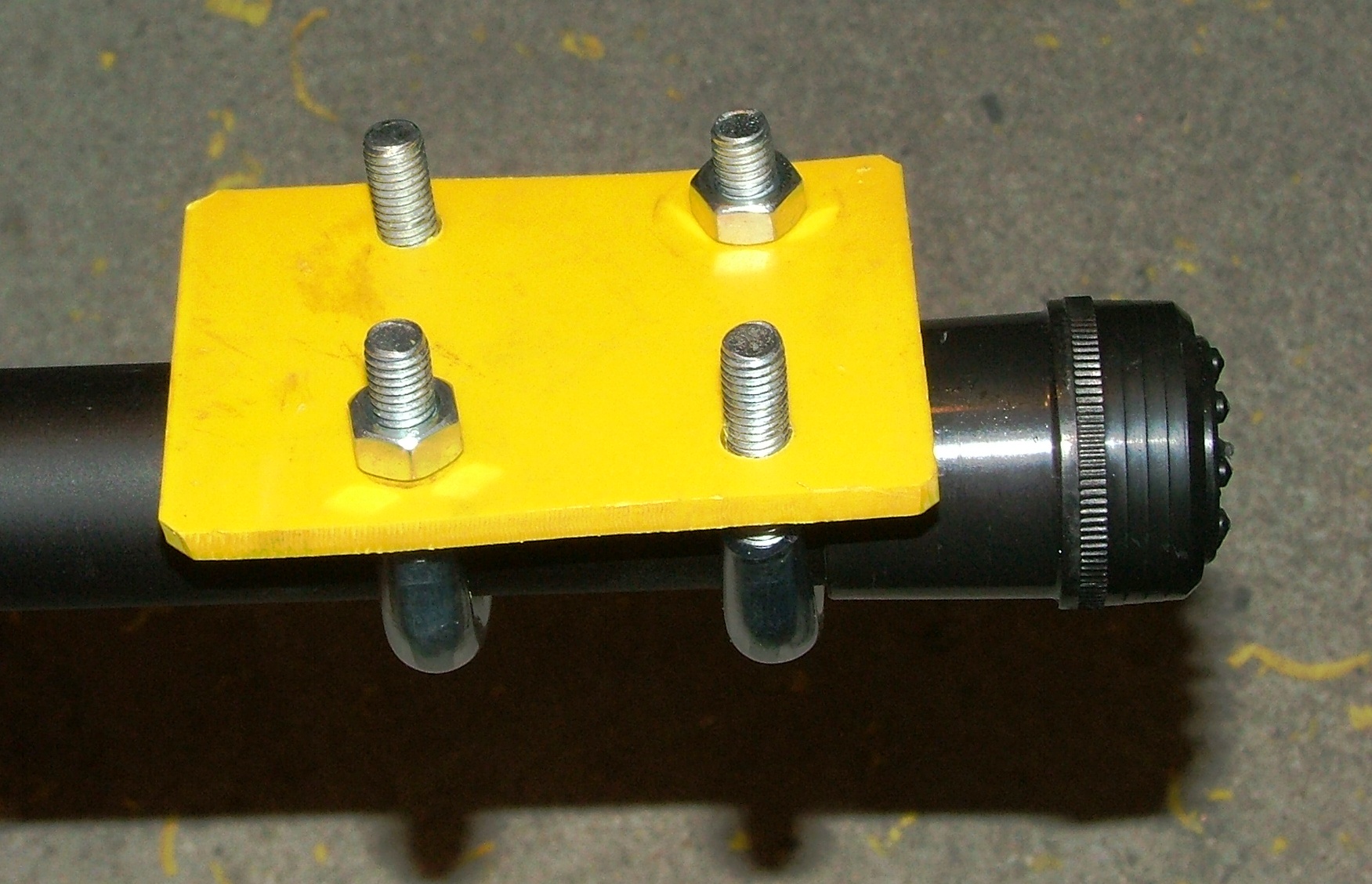

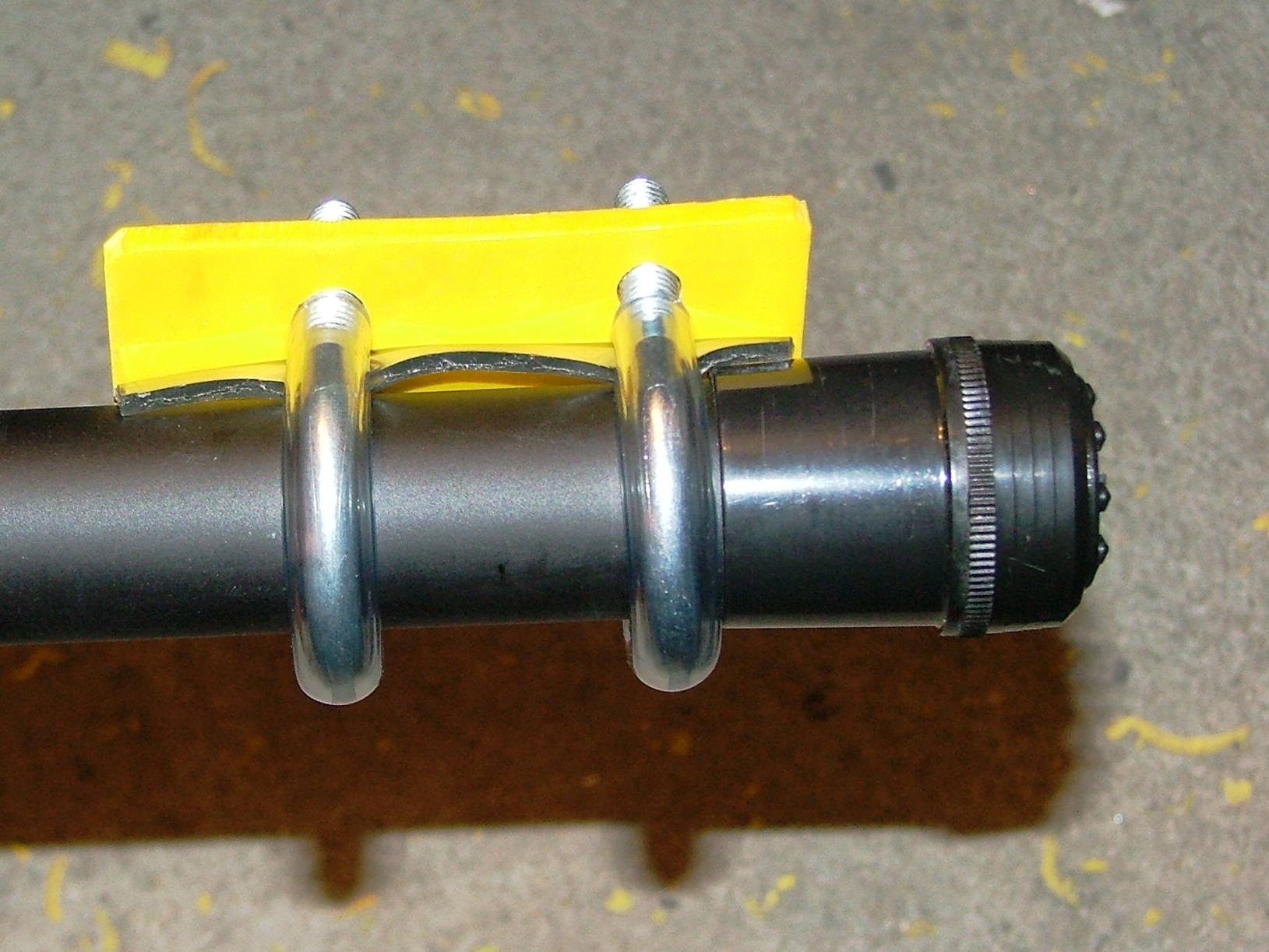

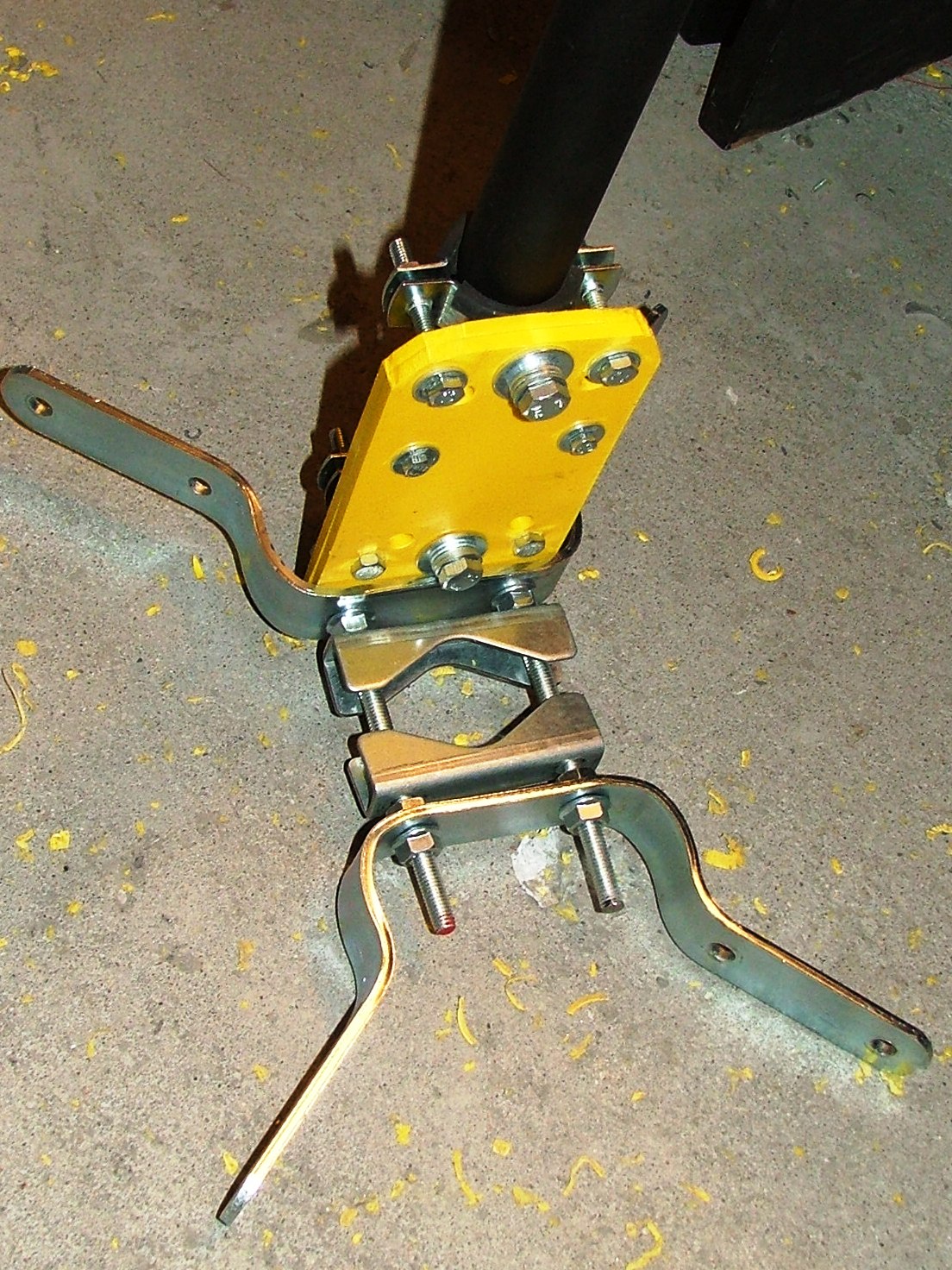

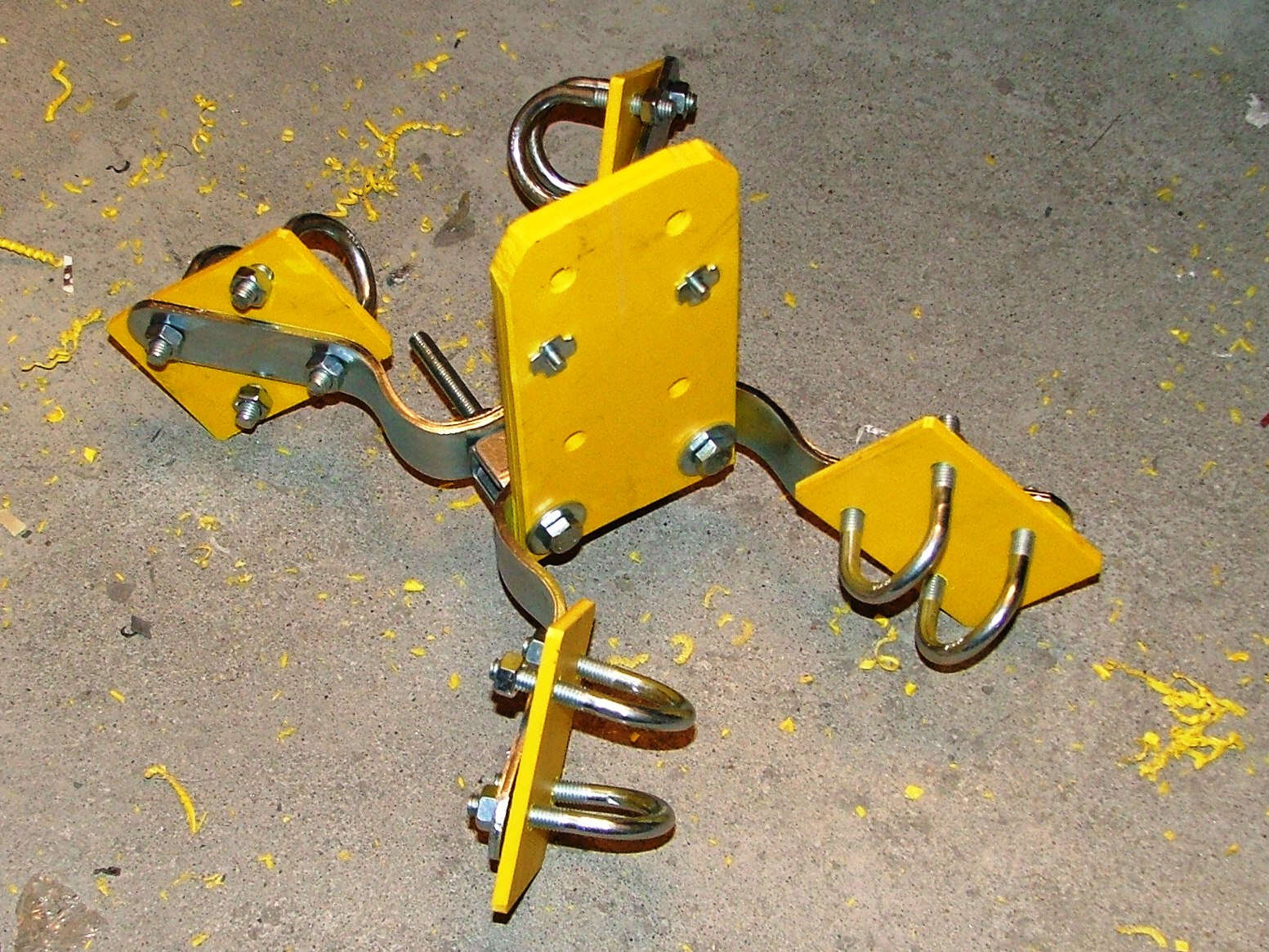

mocowanie masztu

elementy mechaniczne kupowane były w  DELTA

uchwyty do telewizji naziemnej







cdn...







Wnioski. Końcowe:

  1. Jako stacjonarna  wymaga  SZTYWNEGO  mocowania wędek - to co jest - to jest zbyt podatne na wiatr  :-) i trzeba było dodatkowo mocować "pajęczynę"
  2. Jak ostatnio mocno wiało .. to pionowa się tylko wyginała i tyle :-)
  3. Wędki są 6 metrowe z wyjętym ostatnim segmentem
  4. W porównaniu do  LW   odbiera   silniej  o  3...6 S..
  5. Na GP  nie mam QSB      które  na LW  jest    nawet  do  6S  czasami !!!
  6. Jako że więcej czasu spędzam z lutownicą niż mikrofonem -  to zrobiłem tylko  kilka QSO  .. po europie bez żadnych problemów od pierwszego zawołania



Zalety;

  1. Jest bardzo lekka – jedna osoba w jednej ręce ją podnosi
  2. Może ja wybudować jedna osoba
  3. Utrzyma ja standardowy uchwyt do TV naziemniej
  4. zastosowalne cewkę zwierającą  i antena jest cala uziemiona
  5. Działa J



\
