"HELI-KAN"  krótki GP na 3,5MHz z cewką Hi-Q

HF 80 meters GP antenna  with big helical coil

by SP3SWJ

 .. na pokazie poniżej  zdjęcia z reaktywacji anteny u SP2NJI  w 2011 roku

HELI-KAN - reaktywacja





Historia anteny ( 2007 )



Na warsztatach SP-QRP w Tomaszowie Mazowieckim zbudowałem antenę o której już od dawna myślałem i gromadziłem materiały niezbędne do jej budowy.   W sumie jest to antena jaka każdy z nas zna z radiotelefonu ręcznego na 2 metry lub 70 cm  tylko że trochę "przewymiarowana"

Kilka zdjęć ...  i więcej szczegółów....  materiału będzie sukcesywnie przybywać.......

Czyli HELI-kalna cewka na rurze KAN-alizacyjnej



 Antena składa sie z

- dwóch rur kanalizacyjnych 110 o długości 3 metry z nawinięta cewką

- zakończenia 4 metry rurki aluminiowej

- 4 radiali 20 merów

 całkowita wysokośc 10 metrów



Na obie rury nawinięto po 19 metrów taśmy aluminiowej samoprzylepnej o szerokości 50 mm i grubości 0,1mm (przekrój 5mm kwadratowych rezystancja około 2 omów)


Antena zasilana jest kablem 50 omów wprost podłączonym do elementów

    - gorący -  helikal

    - ekran - radiale





 Dodatkowo radiale są uziemione i połączone ze świdrem o długości 50 cm

an


Jak antena stroi  - można zobaczyć na rysunku poniżej


Fr= 3.758 MHz


Z = 50      SWR 1:1,08     Rs=50    Xs=4       Phase= 90 stopni

Widać że można tą antena pociągnać ładnie w dół - teraz jest bardziej DX-owa  :-)

Pasmo  dla SWR    2----minimum----2   to 400 kHz









Jak ktoś chce sobie sam pooglądać pomiary w pliku XLS -:-) niech sobie tu TUTAJ kliknie

 Testowe QSO było wykonane - ale niestety były to godziny południowe i "doskonałe" warunki na 80 m

 więc nie mieliśmy szans na więcej testów z powodu  braku czasu :-(



 Porównanie pomiarów  z VNA  z TRX - pokazały całkowitą zgodność - lekki SWR pojawiał sie poniżej 3,65 i powyżej 3,9 MHz - test z użyciem mocy 100 W FM

 =============================================================


  • pierwsza próba - tylko dwie rury 3+3metry radiale 10 metrów, antena stroi na 5,5 MHz   SWR super
  • dokładamy 4 metry rury aluminiowej na górze  - antena stroi na 3,86 MHz - radiale bez zmian  10 metrów
  • dla teraz dla testu skracamy radiale do 5 metrów - antena stroi na 3,910 MHz
  • wydłużamy radiale - 4x20 metrów 0 antena bez zmian  - teraz stroi na 3,758 MHz

jak widać na pomiarach powyżej... niestety zapomniałem zapisać pomiar z całego zakresu   0,1  ... 30 MHz  :-)

kolejne ostre rezonanse były na 12 i 22 MHz



kolejne test zaplanowane. .....





"opancerzenie" anteny - dwie warstwy taśmy - zewnętrzna zbrojona włóknem szklanym



==============================================================

Przygotowując się  do budowy anteny korzystałem z linku i programu na nim

http://www.smeter.net/antennas/helical3.php





co pozwoliło mi wstępnie przygotować się do budowy anteny, zastosowałem jednak inny sosób zasilania antenu niż autor tego programu przewidział, dodatkowo program jest dla drutu a nie dla taśmy.

Jeżeli ktoś w necie znalazł już coć podobnego - proszę o emaila z INFO

...wyszperane w ostatnim czasie w necie - już po zbudowaniu anteny...

http://www.radioavventura.it/Spiralata80.htm

http://www.cebik.com/gp/gp2.html

http://www.cqham.ru/UR5WCA.htm



Zapytałem także kolegi W4RNL co myśli o takiej antenie:





cdn....


Przygotowuję się do testów anteny i czasami przeszukuję internet na temat "helikali"

ostatnio znalazłem fajny link  http://wireless.org.uk/on7yd/#Helical    wg którego ta antena powinna mieć zysk !!!!


testy praktyczne pokażą jaka jest prawda .... już niebawem....

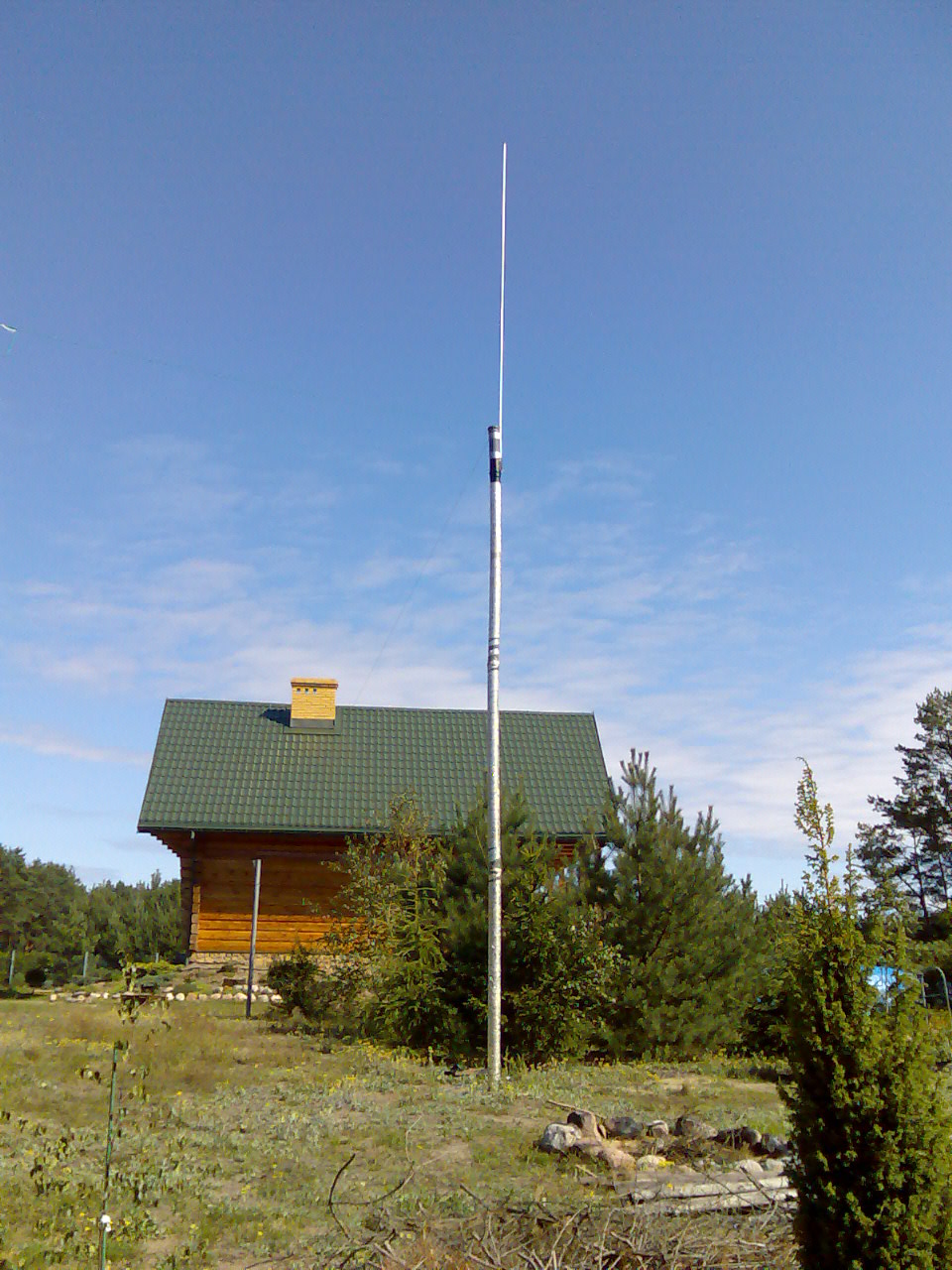

Pierwsza realizacja  HELI-KAN

w wykonaniu Kuby SQ7NHT / SN7P



Na razie zdjęcia - niebawem troche info o wrażeniach o osiagach :-)

 Wstepnie sie dowiedziałem że manipulując długością przeciwag

zestroił antene także na pasmo 10 metrów i na 2W zrobil Puerto Rico

I potwierdza że antena jest zdecydowanie na DX-y  :-)







cytujac Kubę


"zrobiłem na niej trochę qso i wypadała lepiej niz dipol dla qso EU + NA."

 .
