VNA MAX4 v2



UWAGA  ważnych plików do projektu MAX4 szukać  na FTP

>>> Pliki do projektu  <<<




English version  < automated translated by GOOGLE







 Analizator Antenowy VNA z wyświetlaczem LCD

Vector Network Analyser with LCD display


 We współpracy z SP8NTH powstała płytka "zintegrowana" wersja  VNA  - MAX4 v2

 na jednej płytce jest  USB/RS232, LCD,  MEGA32 i część radiowa VNA 40 dB .





                                       JUŻ SĄ PCB !!!!



Zainteresowani   gotowym VNA MAX4  lub tylko PCB

proszę o  em@il





gotowe uruchomione może wyglądać przykładowo tak:













 UWAGA !!!


dodano nowa funkcję  - BANDS



Teraz obsługa jest jeszcze prostsza i szybsza !!!




 VNA w trybie LCD włącza się domyślnie z funkcją "B"

klawiszami UP DOWN szybko wybieramy jedno z pasm amatorskich  :-)


pozostałe funkcje bez zmian :-)





więcej o funkcji w katalogu z plikami >  instrukcja obsługi do VNA MAX4



=======================================================





     na dole już przygotowywany jest spis ELEMENTÓW  i porady montażowe też sie tworzą ....

( także na FTP na linku na górze strony)



 ================================================================





o tym co to jest MAX2 - można poczytać w instrukcji obsługi MAX2 którą rozpocząłem kiedyś pisać.




Obecnie dostępna jest już

instrukcja obsługi do VNA MAX4




MAX2 i MAX4 różnią się jedynie mechanicznie i sposobem wykonania - funkcjonalnie są zgodne



Oczywiście rozwiązanie bazuje na pierwowzorach IW3HEV i PA3CKR - ale po coraz większych zmianach



przykładowe pomiary wykonane za pomocą VNA:









VNA MAX4 pracuje do 60 MHz   i osoby którym  to mało proponuję obejrzeć >>  SVNA160






===============================================================



Poniżej znajdują sie  porady dla osób które pragna same znudować-uruchomic VNA MAX4



generalna zasada może zostać opatrzona skrótem  C-P-P-S







czytać   na WWW  //  potem   pomysleć  //  jak coś to  pytac  //  a potem dopiero składać





a nie w odwrotnej kolejności !!!














================================================================



Do dostępne są trzy wersje oprogramowanie:



1- SERIAL ONLY PC             -  praca bez LCD -tylko pomiary z komputerem

                                                      - do pobrania na WWW >>  MAX4_SERIAL_ONLY.ZIP





2- LCD+ PC SHAREWARE -  praca z PC  i z LCD - wszystkie funkcje trybu LCD

                                                          pomiar bez dokładnej kalibrcji trybu LCD

                                                         co 15 pomiarów pokazuje sie ekran "SHAREW

                                                        do pobrania na WWW  programy dla odpowiedniego zegara DDS

                                                        >  MAX4_073BL_30MHZ_SW.zip

                                                        >  MAX4_073BL_32MHZ_SW.zip

                                                        >  MAX4_073BL_33MHZ_SW.zip



linki  zapasowe:

MAX4_SERIAL_ONLY.ZIP



MAX4_073BL_30MHZ_SW.zip

MAX4_073BL_32MHZ_SW.zip

MAX4_073BL_33MHZ_SW.zip





UWAGA !! Proszę zawsze sprawdzić czy już nie wgrałem na serwer  nowszej wersji programu  ;-)













3- LCD+ PC FULL                 -  praca z PC  i z LCD - wszystkie funkcje trybu LCD

                                                        program generowany indywidualnie z kalibracją

                                                        i powitaniem imiennym  własnym znakiem :-)

                                                        wysyłany  na e-maila na indywidualne zamówienie





 UWAGA !!!!

by VNA działało

trzeba do procesora wgrać jeden

z powyższych programów !!!











 ================================================================





Program dla scalaka ATMEGA32 16A...  wersia SHAREWARE zapewnia:

- wykonuje wszystkie pomiary tak podobnie jak wersja pełna

- poprawna prace z komputerem - połączenie przez port USB

- pomiary w trybie LCD z niewielkim błędem odczytu SWR i Z



Uwaga - bez podłączonego wyświetlacza LCD program wersja LCD nie startuje !!!!!



Program jest skompilowany dla zegara DDS  32 MHz - ważne dla tybu LCD

W trybie pracy z komputerem - częstotliwość zegara DDS ustawia się w INI programu





 ================================================================



Samodzielne zaprogramowanie scalaka    jest bardzo proste


Jeżeli jest problem z nowa wersją proramatora - polecam starszą wersję

http://sp3swj.googlepages.com/ISP_old.zip



Po poprawnym  zmontowaniu układu postępuje my zgodnie z opisem na linku powyżej

Programator to tylko 5 przewodów !!!!!!!!!!!!!

UWAGA !!!! należy to zrobić bardzo  starannie - ponieważ podłączmy sie do PC wprost do portu LPT





UWAGA !!!

pierwsze uruchomienie VNA zalecane jest wykonać programem SERIAL

i skalibrować VNA  do pracy z programem na PC  ( link poniżej)





Dopiero po ukończeniu uruchomienia na jednym z programów powyżej  i  na podstawie

danych z pliku INI   i pomiarów z programu VNA pracującym na PC

 i pomiarach testowych

można  wygenerować program w pełnej wersji  !!!!!!!!!!!!!





 ================================================================





Oprogramowanie VNA na PC jest zawsze do pobrania na linku >>  VNA Software


polecam pobrać wersje  3.0.2 w paczce dla MAX2



a podczas procesu instalacji wgrać sterowniki USB/RS232 FTDI  dostępne ponizej



 ================================================================





Sterowniki do interfejsu   FT232BM  i  FT232BL  >>   USB/RS232  FTDI232



Windows XP >>  Wxp_FT232_2.02.04.zip

                         >> FTDI2.00.00.zip



Windows 95  >> W95_FT232_R10906.zip





albo  tu są zawsze najnowsze   http://www.ftdichip.com/Drivers/VCP.htm



 ================================================================



Schemat






ten sam schemat trochę  "wyczesany"    tutaj >> max4_sch_loc.PNG





================================================================





  Płytka pasuje do jednej z obudów Z5 produkcji   KRADEX lub  ABS35 dostępna w  TME



Obudowy uniwersalne z panelami; ABS, ABS-35, ABS-35B





ale chyba najłatwiej zamontować do obudowy  KM35  lub  KM35N produkcji firmy  MASZCZYK








ZamknijZamknij









================================================================




VNA MAX4 w obudowie KM35







Na zdjęciu poniżej widacwbudowane akumulatorki





jak dodać do VNA MAX4  Akumulatorki Li-Ion  .....  na dole strony.....





MAX4 w obudowie Z5 jest  wymaga ona  wykonania prostokątnych otworów pod gniazda  !!!!




 <<.>>









================================================================


Sprzęgacz nawinięty na rdzeniu dwuotworowym jest jednym najważniejszych elementów

najdokładniejszy i kolorowy opis nawinięcia sprzegacza jest poniżej

http://sp3swj.googlepages.com/HowtomaketheVNADirectionalCoupler.pdf



niezawodne rdzenie można zawsze znaleźć  >> http://csg.neostrada.pl/rdzenie/cores-pl.pdf


================================================================





płytka jest zaprojektowana  pod  LCD KS0108   dostpene na >> allegro





http://www.artronic.pl/o_produkcie.php?id=887






kolor do wyboru niebieski zielony i szarym :-)



jeżeli chwilowo nie ma żadnego modeli  128x64 SMALL KS0108  dostępnego na allegro

po prostu zadać pytanie sprzedającemu


ARTRONIC.PL



================================================================

W Polsce oba  ADeki można przykładowo kupić  w ALFINE

http://www.alfine.com.pl/indexa.php?panel=eshop


 wystarczy użyć opcji SZUKAJ

AD9851BRSZ
AD8302ARUZ



potem każdego dodać do koszyka ...  >>>


================================================================

 24-11



Spisy elementów  i rysunki



VNA_MAX4_v2_spis.pdf



VNA_MAX4_v2_zestawienie.pdf





części można przykładowo kupować  w  TME lub  Elstat







Widok PCB - numery elementów









Widok PCB wartości elementów





... a jak ktoś woli te same rysunki w jednym PDF >>  VNA_MAX4_V2_PCB.pdf





Duże obrazki  PCB  A4



VNA_MAX4_PCB_parts_A4.pdf



 VNA_MAX4_PCB_values_A4.pdf





================================================================



Porady montażowe  ..  CZEŚC 1.....   stopniowo bedą się pojawiały....



>>>lutowanie SMD
Potrenować lutowanie SMD :-)       Lutowanie SMD    i Lutowanie DDS
Ja osobiście preferuje lutowanie transformatorówka z DOBRYM grotem. Nie robię tego z koniczności - bo mam dwie stacje grzałkowe  i Hot-Air,  ale naprawdę majsterkowanie SMD  i transformatorówka to optimum.



Krótki Filmik o lutowaniu





Zanim zaczniemy SPAWAĆ  PCB    - polecam potrenowac na starych płytkach z komputra !!!



Starą  PCB podgrzać nad gazem - strząsnąc elementy do kuwety.... :-)   i mamy płyteczke do terningów.





>>>Przygotowanie  PCB
Płytkę zawsze przecieram środkiem do czyszczenia PCB  (np denaturat) i szmatka bawełniana  MOCNO  pocierając, a następnie pokrywam gruba warstwą  kalafonii - dzięki temu elementy SMD nie ślizgają sie po PCB.



>>>Elementy
Powinny być "pewne" jeżeli mamy watpliwości - pomierzyć je jeśli sie dą .
Układ poprawnie zmontowany działa od pierwszego włączenia !!





>>>Kolejność montażu
Najpierw scalaki - potem wyczyścić  PCB
Dławiki filtra za DDSem, potem elementy RC
Kondensatory elektrolityczne
Przed wlutowaniem dławików zasilających sprawdzić miernikiem czy na linii +5V  nie ma zwarcia

UWAGA  !!!

nie montujemy rezystorów R27  R28   !!!!!!!!!

dopiero jak VNA działa i pomiary są całkiem dobre z niewielkim błędem będziemy mogli przystąpić do procedury KALIBRACJI  SPRZĘTOWEJ  - HARDWARE CALIBRATIONS  -   linki  poniżej....





>>>Uruchomienie.....


Należy zacząć od sprawdzenia poboru prądu - nie powinno byc większe  niz  300mA @ 5V



Następnie programujemy scalak  - programy są  powyżej na WWW,



Najpierw zalecam uruchomić   bez LCD -  wgrywamy program SERIAL


Oczywiście można także od razu wgrać wersje programu  wersja  z LCD


Samodzielne zaprogramowanie scalaka    jest bardzo proste    <<  OPIS PROGRAMOWANIA

Po wystartowaniu programu słychać przekaźnik ( wersja serial)  lub  głośniczek ( wersja LCD)

Należy ustawić optymalny kontrast  wyświetlacza  LCD



VNA po włączaniu musi wystartować - jeżeli nie zrobiliśmy żadnego błędu montażowego  !!!





Jeżeli VNA pracuje to każdy cykl pomiaru  słyszymy jako charakterystyczne  "puk"  z głosniczka  :-)






>>>VNA działa  - i co dalej ??

UWAGA  SUPER WAŻNE  !!!



Jak pisałem wcześniej - poprawnie zmontowane VNA  zawsze startuje   !!!!

Jeżeli nam coś nie ruszyło - nie  knuć- nie szukac dziury w całym czy błędów w schemacie !!!

Po prostu zrobiliśmy jakiś drobny błąd montażowy  !!!



DDS  musi generować sygnał wcz !!! W  trybie VNA - oczywiście przemiata zadany zakres,

jak zrobimy ZOOM - t0 można dojść do funkcji generator.



Jeżeli MAX4  uruchomimy w trybie komunikacji z PC - DDS  zawsze po właczeniu wysył

sygnał testowy 1 MHz  ( dla zegara DDS 30 MHz)  -kiedyś dodałem taka funkcje  autotestową









Do pomiarów sprawdzających niezbędne jest  wykonane kilku  testowych terminatorów

0 OM

50 OM

100 OM

200 OM

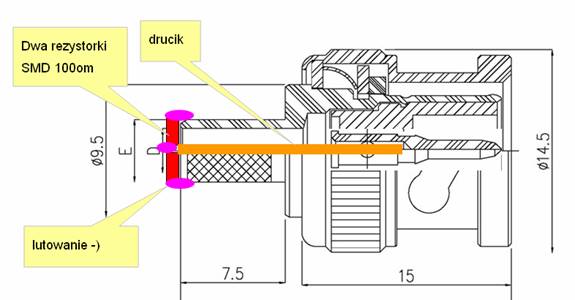

przykładowy sposób wykonania terminatora  50 z uzyciem

rezystorów SMD  100om 1% pokazano poniżej





należy to wykonac bardzo starannie !!!!!







Proszę pamiętać że popularne terminatorki sieciowe "50 om"   to są naprawdę  51 om

i jakieś tam rezystorki w środku !!!!





Polecam także zrobić jeden terminatorek gdzie zamiast  stałego rezystora  jest potencjometr 220 omów

a drugi terminator gdzie jest potencjometr  1 kom. Przydadzą sie one potem do róznych pomiarów  !!!



(Jak już skończymy VNA  to się przekonamy, że nie ma dwóch takich samych terminatorów  ;-) )









Jeżeli pisze że VNA MAX4  "uruchomiło się"  poprawnie to znaczy że:



jak zmierzymy  50 omów  to miernik pokaże nam Z w granicach  46-50 omów .



- jak zmierzymy 200 omów  to miernik pokaże nam 170...210 omów



- pomiar kwarcu  wychodzi ładnie  -



- pomiar anteny i miejsce wskazanie rezonansu jest OK





Przykładowe pomiary do porównania z naszymi wynikami

http://sp3swj.googlepages.com/vna1samplemeasurment







Kilka  słow  o pomiarach

>> http://www.sp2swj.sp-qrp.pl/IW3HEV/VNA3p_montaz/VNA_pomiary.htm

>> instrukcji obsługi MAX2   ( MAX4)









Jeżeli VNA działa dobrze   i  RL jest pomiędzy -28 a -40 dB,

wtedy dopiero można zrobić kalibrację   SPRZĘTOWĄ !!!!!!









KALIBRACJA  - postaram sie zrobić opis dedykowany do tej wersji  wykonania VNA MAX4



Podczas kalibracji sprzętowej - dodajemy kolejno dwa rezystory  R27  i  R28




Zasada kalibracji jest opisana dla poprzednich modeli VNA - ale dla MAX4 jest dokładnie taka sama


http://www.sp2swj.sp-qrp.pl/VNA3p2/VNA3p2.htm#_Kalibracja_programowa


http://www.sp2swj.sp-qrp.pl/VNA3p2/VNA3p2.htm#_Kalibracja_sprz%EAtowa




R27  ....przeważnie     wychodzi  około    1...... do  3 kom



R28  ....  czasami nie trzeba montować





opis zasady kalibracji dostępny także po angielsku:

http://sp3swj.googlepages.com/vna1samplemeasurment





podczas kalibracji poprawiamy także  ułożenia  uzwojeń tak  by dla pomiaru terminatora 50 om

uzyskać  jak najniższy RL  i jednocześnie  możliwie płaska PHASE.





Dosłownie najniższy na wykresie !!!!!

Return Loss  ma wartości  UJEMNE -

zatem  -35dB  jest mniejsze niz -30dB   :-)






a jednocześnie by odczyt  dla Z=200 om   był najbliższy  do    200 om

a także  pomiar terminatora 0 (zero)   był   najblizszy do wartości zero.





Jak zawsze  jest to sprawa  kompromisu  :-)

dobre wskazania dla   50 om  i  200  om  jest optymalnym ustawieniem











UWAGA  !!!  dopiero po ukończneiu kalibracji - można

wygenerowac finalna wersje programu dla MAX4 LCD !!!



Do wygenerowania jest mi niezbędny plik  analyzer.INI

oraz cztery pomiary (pliki VEC  ) terminatorów 0 50 200 omów

a także pomiar kwarcu  --- >muszę stwierdzić czy uruchomienie

VNA MAX4 można uznać za   ukończone z należyta  starannością !!!!!!!!!



Czyli emailem proszę przysłać pomiary jako pliki VEC

- plik analyser.INI

- VNA - pomiar terminatora zero omów  - zwarcie

- VNA - pomiar terminatora 50 omów

- VNA - pomiar terminatora 200 omów

- VNA - pomiar gdy brak terminatora

- FILTER - pomiar gdy oba porty  nie podłaczone

- FILTER - pomiar gdy oba porty połączone krótkim kablem koncentrycznym

- FILTER - pomiar kwarcu


Pomiary proszę robić programem wersja 3.0.2









Kilka  słów  o pomiarach

>> http://www.sp2swj.sp-qrp.pl/IW3HEV/VNA3p_montaz/VNA_pomiary.htm

>> instrukcji obsługi MAX4   ( MAX4)
















================================================================



Porady montażowe  ..  CZEŚC 2.....   stopniowo bedą się pojawiały dalsze ....





================================================================





Akumulatorek....  co i jak podłączyć.....



(A właściwie to są dwa akumulatorki Li-Ion od komórek Nokia wyposażone w elektronikę która  odłacza AKU w momencie naładowania - jak i rozładowania - procesorek wbudowany w AKU chroni go przed przeładowaniem - jak i rozładowaniem do niedozwolonego poziomu)





są dwa przykładowe sposoby podłaczenia:



1. montujemy elementy zgodnie z oryginalnym schematem  - brak wskaźnika ładowania -

można go łatwo dodać  - montując do rezystora 27 om równolegle   (diodę  LED  + Rezystor 100 om)





 2. robimy z opisem poniżej i wtedy poświetlenie LCD jest wskaźnikiem ładowania AKU





Schemat z naniesionymi zmianami  MAX4_V2_ladowanie_aku_SWJ.pdf



Nadają sie AKUMULAOTRKI Li-Ion  od nokii 3310  - takie które maja wbudowaną elektronikę

kontrolującą  ładowanie i odłączające naładowany aku.


UWAGA !!!  Obydwa akumulatorki należy niezależnie wcześniej naładować

- każdy z nich do pełna  !!!

Podłączamy je  do zasilania przykładowo przez  rezystor

- 100 om    do 12V >>  ładowanie 80 mA

- 51 om  do 12V   >>  ładowanie  160 mA

jak oba sie w pełni naładują - można dopiero je połączyć szeregowo i zamontować w VNA



Każdy z akumulatorków na napięcie  nominalne 3,7V



Informacje co gdzie na PCB trzeba zmienić naPCB.. MAX4_V2_PCB_elementy_ad_AKU.pdf



ŁADOWARKA AKUMULATORKÓW - - opisowo -  drobne zmiany ...

- nie lutujemy diody pomiędzy gniazdem USB a zasilania

- diodę lutujemy pod PCB - przeciw równolegle do zasilania  - zabezpieczenie przed odwrotna polaryzacja

- zamiast małego R 29  - wlutowujemy diodę SMD -  kreska ( katoda)  w kierunku środka PCB

- zamiast R20  - wlutowujemy szeregowo diode i R20    ... diodę montujemy  bliżej brzegu kreska

   (katoda) w kierunku środka PCB

- wlutowujemy diodę zenera pomiędzy masę a pad przy rezystorze R20 - Katoda do R20

- łączymy przewodem Katody obu diód

- pod PCB wlutowujemy 3 rezystory 100 om równolegle - pod złączem zasilania pomiędzy MASĘ a

   boczna blaszkę gniazdka

niebawem dorzucę kilka  zdjęć -będzie łatwiej





UWAGA info -NEWS  z ostatniej chwili :-) (30-I-2008)



Do każego z AKU zalecane jest przlutowanie równolegle diody  zenera  5,1V  0,5W  ,

"kreską" w kierunku PLUS.  Czyli  dwie zenerki są potrzebne



Nie  będe tłumaczył tutaj po co są te zenerki - jak ktoś zgadnie - czekam na maila.   :-)

Jak ich nie zamontujemy - nie ma problemu .......................




================================================================



MAX4_V2_KIT_SPIS.pdf -  spis elementów do schemtu z aktualizacja o funkcję "ładowarki"





Praktycznie wszystkie elementy R C  SMD są  w rozmiarze 0805  dwa kondensatorki - 100 nF  1206 - ale

jak będziemy mieli 0805 to tez ładnie sie wlutowywują.



Kondensatorki elektrolityczne - pola sa duże - także nie będzie problemu nawet z przylutowaniem

klasycznych elektorlitów - jak ładnie nóżki zagniemy, jednak najładniej na PCB wyglądają

Tantale SMD



Lutowanie SMD - testujemy na jakiejśc starej płytce technikę lutowania SMD,

zanim zaczniemy lutować VNA MAX.



Ponownie  odsyłam do moich porad.

Lutowanie SMD    i Lutowanie DDS

nie jest to jedyna technologia na świecie - ale sprawdzona !!!







sprawdzamy kompletność elementów,   !!!!



w miejscu montowania gniazda zasilania poprawiamy otworki - niestety fabryka nie potrafiła

zrobić prostokątnych otworków, cienkim wiertłem 0,8 - 1 mm wiercimy po dwa otworki z każdej

strony istniejacego otworku, sprawdzamy czy pasuje gniazdo, czyścimy płytkę z ewentualnych

odpadów po wierceniu      -  oxo



czyścimy PCB - polecam użycie szmatki bawełnianej i denaturatu - mocno pocierając

"szorujemy" PCB - usunie to nam ewentualny tłuszcz i tlenki



Powlekamy PCB roztworem kalafoni - tylko strona  elementów. wylewamy trochę denaturatu do

pudęłka z kalafonia 1-2cm3,  nasączamy szczoteczkę (do zębów) i powlekamy PCB cienka równa

warstwą  odstawiamy PCB  do wyschnięcia



Najpierw  lutujemy układy scalone - ja do tego oczywiście używam lutownicy transformatorowej

z odpowiednim grotem - używam tego ściętego - dodatkowo z obu stron po bokach go  spiłowuję

- ma wtedy kształt podobny do czubka żelazka



Dolutowania używamy CZYSTEGO grotu i czystej kalafonii oraz koniecznie linka do odsysania

zaczynamy od wlutowania cewek SMD obok DDS - polecam przed lutowaniem - nanieść na pola

lutownicze minimalne ilości CYNY -  lekko pocynować pola,  Cewki delikatnie kładziemy na pole

lutownicze  i podgrzewając jedno z pól - lekko dociskamy cewkę. Drugie pole lutujemy  BEZ

DOCISKANIA cewek !!!!   Po wlutowaniu cewek sprawdzamy miernikiem przejście - czy zostały

poprawnie wlutowane


    następnie montujemy elementy  SMD R i C wokół układów scalonych



Kwarce - łatwiej sie lutuje zwykłe  małe  niż SMD  -  w zwykłych nóżki ładnie zaginamy pod kątem

równolegle do podstawy kwarcu - pęseta tak bu nie zrobić zwarcia i nie uszkodzi ceramicznego

izolatorka - nóżki obcinamy i i ładnie lutujemy



Dopiero jak wlutujemy wszystkie elementy SMD - montujemy elementy  przewlekane



Stabilizator LUTUJEMY  do masy PCB - płytka będzie pracowała jako RADIATOR





LCD do PCB montujemy  "na krótko" 2-3 mm nad  PCB -



przed wlutowaniem LCD zalecane jest uruchomic VNA na oprogramowaniu SERIAL



Pod LCD który montujemy do PCB  "na stałe" polecam pod LCD  podkleić izolację z twardej folii  !!



Tak zmontowane VNA z LCD na którko - idelanie wpasowyje sie do obudowy Z5 i nie wymaga

żadnych elementów stabilizujących - trzyma się na złączach i ściankach bocznych ( patrz foto wyżej)







Głosniczek - montujemy w dowolnym miejscu -  jedna noga do MASY - druga ( +)   do  wyjścia głośnika



albo   :-)  -  głośnik montujemy w miejscu  TANTALA  - a w miejscu  głośnika

mały elektorlit 100 uF  :-)   jeżeli buzerek ma nóżki  o długości 5-6 mm  to wystarcza ja :-)





...

.....



  OBUDOWA - ze względu na miniaturyzację - nie starczyło miejsca na otworki do skręcenia  obudowy -

  po zakończeniu uruchomienia SKLEJAMY obudowę  :-)  na zawsze :-)








...cdn  ...  jak   znowu w wolnej chwili przeleje  "wspomnienia" na "papier"....







cdn...................



Czegoś  jeszcze  nie ma na WWW  ... Czegoś nie rozumiesz....  nie KOMBINUJ  ;-)  zapytaj !!





================================================================



================================================================



================================================================










cdn....


%%%%%%%%%%%%%%%%%%%%%%


....ciekawostki.....



"normalne"   VNA ma moc  około  0.5 ... 1 mW


ale  :-)



...    czasami potrzeba więcej mocy  ...  wiec pospawałem MAX4power


xx



Pomiar mocy robiony miernikiem OZ2CPU , (wiecznie w budowie  :-)

miernik był wcześniej kalibrowany moja ulubiona zabawką


...



nowości.....


a teraz to sobie obudowę frezuję  :-)


http://www.sp2swj.sp-qrp.pl/SP3SWJ/CNC/CNC_KM35_MAX4.AVI



więc otworki "same" sie robią....
