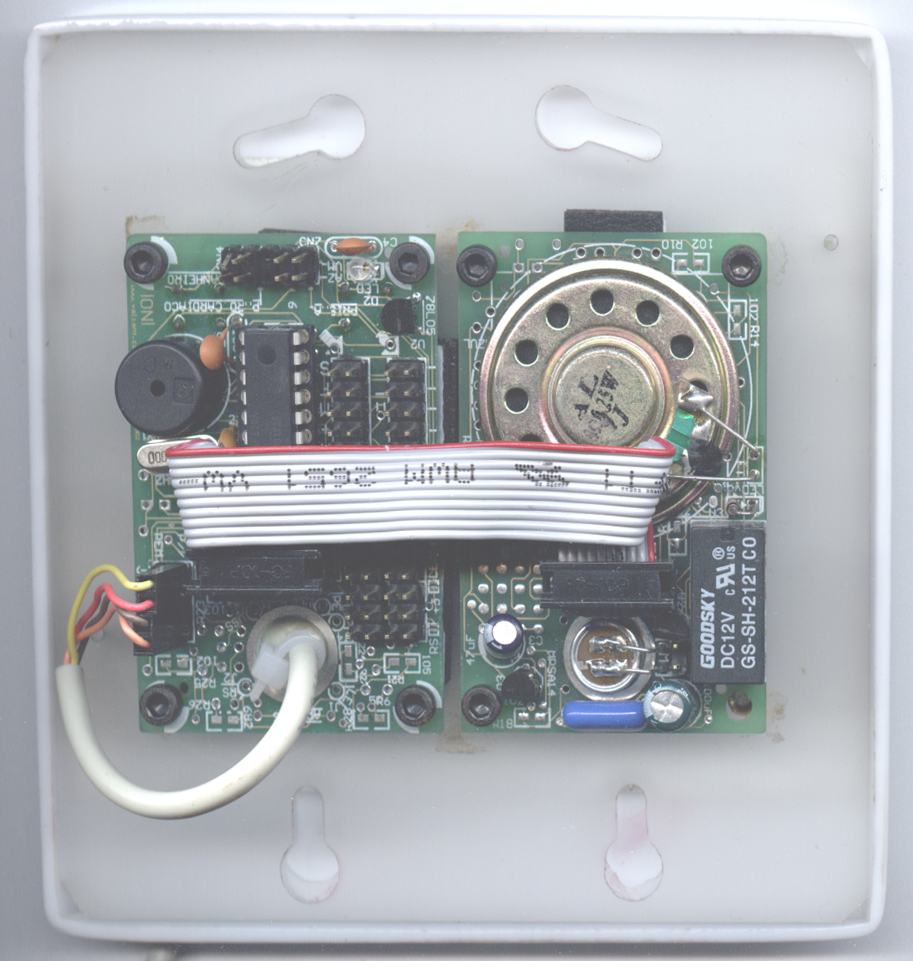

Montada de um lado é a estação de chamada sem voz.
Montada do outro lado, vira o modulo de voz.
Para uma estação completa com voz sao necessárias duas placas, montadas cada uma de um lado.
O conjunto assume o interior de um espelho 4x4, com saida de som, entrada de pera e botões de estado.
Não foi testado montagem única em uma só placa, mas é suposto que funcione.

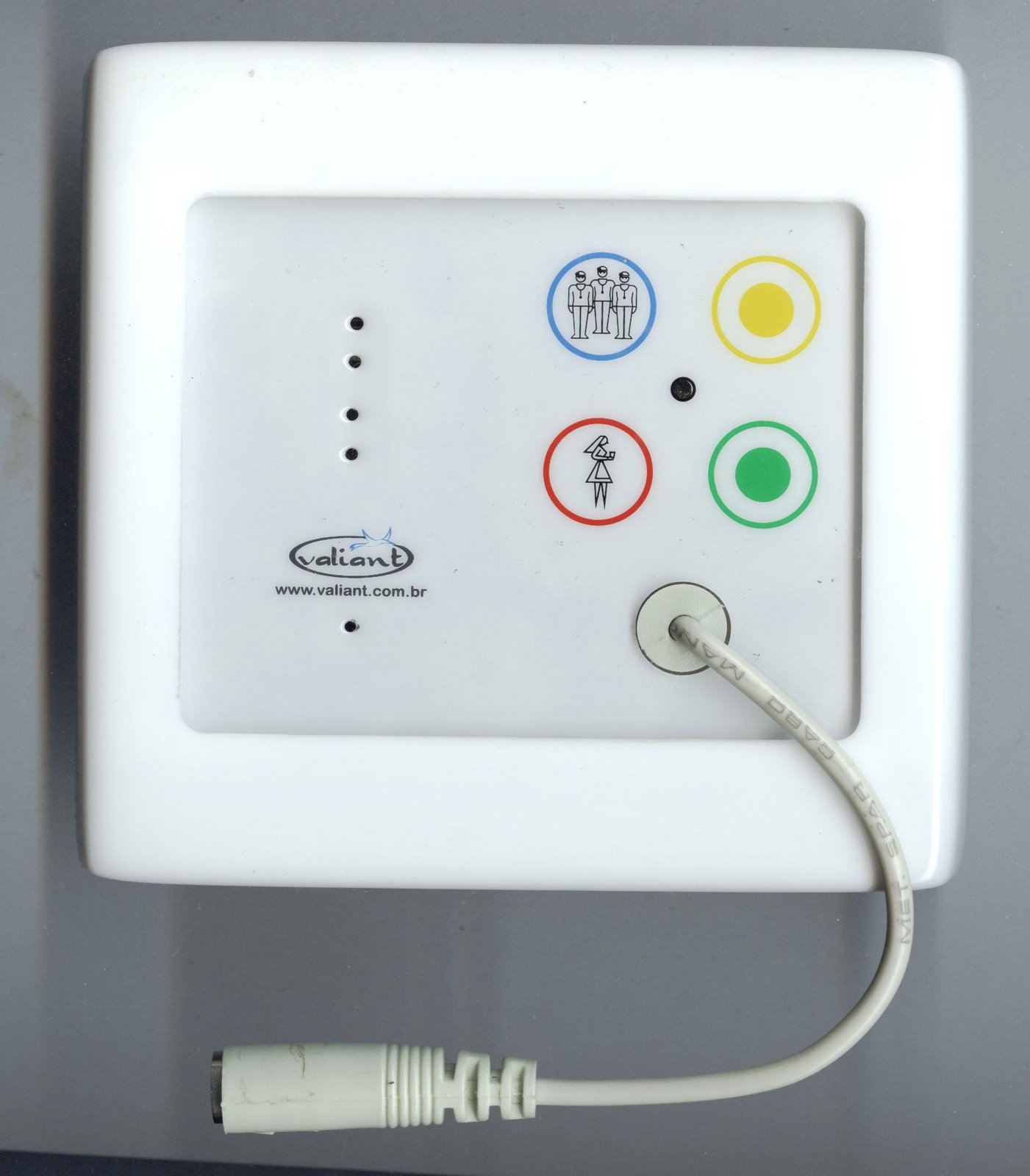

A base acrílica era cortada à mão, e o faceplate torcido a quente
l
O resultado era decente, se comparado à tradicional cola quente da concorrência.

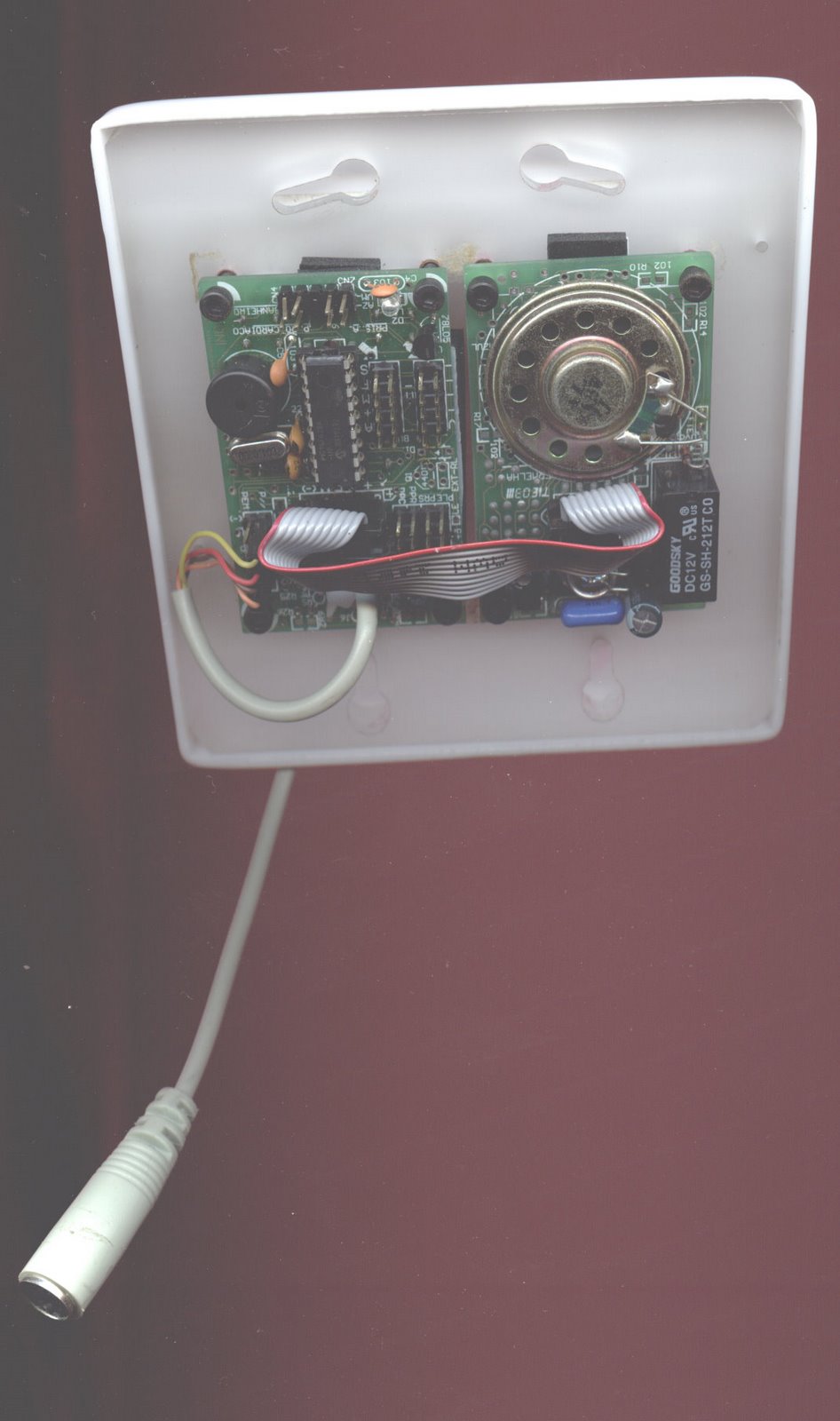

O cabo com conector aéreo foi a primeira tentativa de resolver a incrivel fragilidade
do conector mini-din, nossa mais infeliz escolha.
Os quatro furos para passagem do som, hoje utilizados em muitos celulares e players,
na época causava espécie. Mas em testes que fiz a perda nos furos era < 1dB
O maior problema - e isso gerou muita manutenção - era o excesso de fios.
Um sistema genial, com cabo único pelo hospital, virava uma teia de aranha dentro dos quartos.

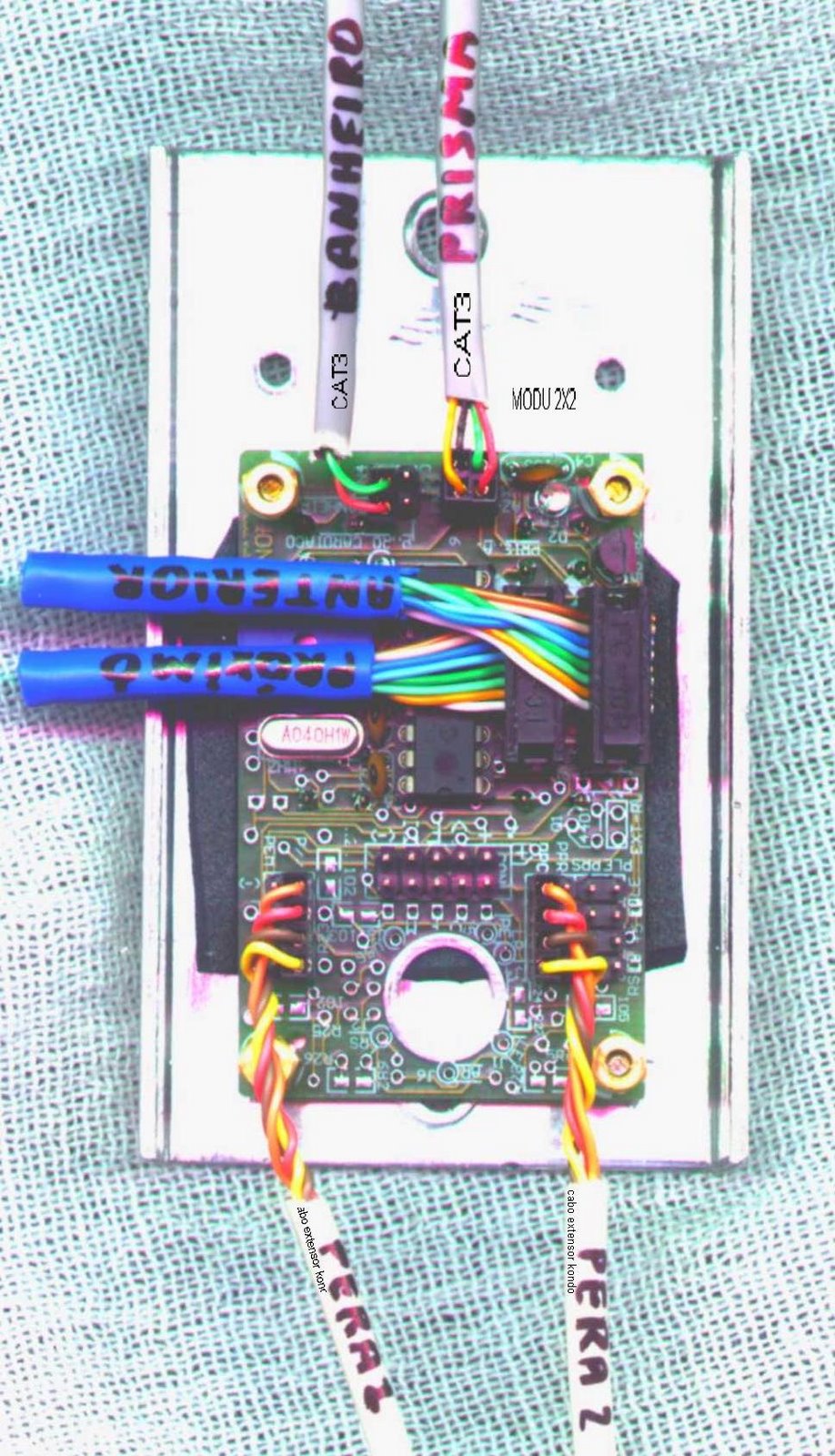

Dá para ver os 30 fios ligados a esta estação?
Cada vez que um eletricista desavisado consertava a tomada vizinha, nossas ligações se perdiam.
i
n
Não bastasse a quantidade de fios, para instalar uma estação Valiant numa régua de leito
eram necessários 14 furos gabaritados, de diversos diâmetros, e uma escariação para
que o adesivo escondesse as cabeças dos parafusos.
Esse artesanato, geralmente feito nas premissas dos clientes, causavam constrangimento
e barulho de furadeiras em ambiente hospitalar. Sorte quando o hospital era novo (10%)
A razão de todo esse sofrimento foi não ter pensado antes onde colocar os botões de comando.
Por que eles tinham que estar na régua? Ou no espelho?
Esquema elétrico das duas placas ( = 1 circuito e 2 montagens possíveis)
