¿Quieres estar al día sobre lo que se necesita para hacer grandes modelos de motores Stirling?
Este es el proyecto actual en Stirlingbuilder.com: La construcción de un motor Stirling de una lata de pintura. Como se puede ver en el vídeo del prototipo está en marcha y funcionando.No es muy rápido, pero va a correr lento y constante así durante un tiempo muy largo. Se ejecutará con o sin hielo en la parte superior. La fuente de calor es una vela de cera líquida. El motor ha tenido dos carreras de ensayo largos que eran cada uno más de una hora. Ambas veces la prueba se detuvo antes de que el motor parado en su propia.
Usando una pintura puede hacer un motor Stirling no es una mala idea. Latas vacías de pintura se pueden comprar en la mayoría de las tiendas que venden pintura. Están limpias y brillantes, y están hechas de estaño que suele ser bastante fácil de trabajar. La forma básica de la cámara de presión ya se ha formado. Y tienen una tapa desmontable! Esto le permite tener acceso al interior de la cámara de presión antes, durante y después de todas las fases de la construcción.
La premisa básica de este modelo es que vamos a acortar una lata de pintura para ser un poco más de una pulgada de altura y utilizarlo como la cámara de presión. El volante está hecho de la tapa de una lata de pintura segundos. El cuerpo de la segunda pintura puede se convierte en el soporte en el que este motor Stirling se sienta. Una vela de cera líquida se utiliza como la fuente de calor.
¿Está construyendo una lata de pintura de motor Stirling? Comparte tu progreso con StirlingBuilder por correo electrónico fotos de su motor. Va a encontrar la dirección de correo electrónico en nuestra.
Lata de pintura motor Stirling Lista de piezas
Lata de pintura motor Stirling Lista de piezas
1-galón latas de pintura (2)
15 oz Bean puede
Película de 35 mm puede y tapa
Percha de alambre
3/16 "tablero del cartel
Craft alambre
Vinilo guante
RTV de silicona de alta temperatura
5 minutos epoxy
1/16 "cable de música
UHMW plástico Jig Stock
3/8 "OD x 3/4" tubo de la lámpara roscada (niple)
3/8 "tuercas hexagonales
Encontrar las piezas
Encontrar las piezas
He comprado las latas de pintura por alrededor de $ 4 cada uno en una ferretería local, en el departamento de pintura. Puede que tenga que preguntar dónde se encuentran en la tienda, pero la mayoría de las tiendas que venden pintura también vender las latas vacías. Recomiendo encarecidamente que usted compre latas nuevas que nunca han ocupado pintura. La parte inferior de la lata va a estar expuesto a una llama y no quiero tener ningún problema con los gases o humo de la quema de pintura!
La lata que contiene el mecanismo de transmisión fue originalmente una lata de chile de Nalley. El 15 onzas. Puede parece ser un tamaño común para la sopa y frijoles. Mide alrededor de 4 3/8 "de altura y se trata de 3" de diámetro.
La película de 35 mm se tapa y se obtuvieron mediante la mendicidad. Fui a un procesador de la película de una hora y pregunté si tenían latas de película que querían reciclar. Me dieron un puñado de forma gratuita.
La percha de alambre vino del armario de los abrigos frontal. No le digas a mi esposa. Tuve que reorganizar un poco. Si tiene varias perchas, elija uno que sea bueno y recto, con una superficie lisa. Usted va a doblar esta en un pretzel, pero parece funcionar mejor si se comienza con una recta muy agradable.
La cartulina se pueden comprar en una tienda de artesanía o en una tienda de suministros de oficina. Este es el núcleo de espuma de cartulina con una superficie de papel en ambos lados.
El alambre de artesanía se utiliza para crear las barras de conexión para el desplazador y el pistón de accionamiento. Es relativamente blando y fácil de trabajar. No es un alambre recubierto. Se utiliza para cosas como arreglos florales.
El guante de vinilo se pueden comprar en paquetes de 10 pares de la tienda de pintura por alrededor de $ 3. Es importante que el guante ser de vinilo y no nitrilo o látex. El vinilo se puede calentar y se conforma en la forma que necesita mediante un simple proceso de termoconformado. Los otros materiales no funcionan en el proceso de termoconformado.
La RTV de silicona de alta temp se encuentra en la tienda de auto partes. Se utiliza para la fabricación de juntas de automoción. Es el mejor adhesivo de silicona que he utilizado siempre. Se adhiere así, que resiste altas temperaturas, y dura mucho tiempo en el tubo.
El epoxy 5 minutos es el mismo material se puede comprar en casi cualquier tienda de hardware. Tengo dos recomendaciones a la hora de comprar epoxi. Evite comprar el dispensador de jeringa dual. Éstos parecen muy bien en la tienda, pero son muy difíciles de controlar cuando se está mezclando cantidades pequeñas. También, busque pegamento que alcanza su plena capacidad en aproximadamente una hora. No hay ninguna ventaja a la compra de epoxy 5 minutos si se toma 24 horas para llegar a su fuerza.
El cable de música proviene de la tienda de la manía. Se utiliza en modelos de aviones para la fabricación de varillas de empuje. Es muy rígida, muy recta, y tiene una superficie pulida agradable. Es perfecto para la varilla que pasa por la cima de la cámara de presión y el desplazador se mueve.
He comprado el Jig de plástico UHMW de Rockler ( http://www.rockler.com ). La pieza que compré era de 4 "x 24" x 3/8 ". Le costó poco más de $ 20 y proporcionará el material suficiente para hacer unas 96 glándulas desplazador. Este material es ideal para esta aplicación. Es un material muy resbaladizo. Es fácil de cortar y fáciles de taladrar. Yo lo uso para hacer que la glándula desplazador de la parte superior de la cámara de presión. La varilla de empuje desplazador pasará a través de un agujero en el plástico UHMW y se moverá con muy poca fricción. Si quieres ser creativo, usted puede hacer algunos rodamientos buenos con estas cosas también.
El tubo de la lámpara roscada es una pequeña longitud de tubo de latón que se utiliza para mantener un aparato de luz estándar juntos. Como parte de una lámpara, mantiene el aparato eléctrico con sus hilos y los cables eléctricos pasan a través del tubo. En este motor se utiliza para asegurar la película posible para la parte superior de la cámara de presión. Lo anterior permite un sello hermético de aire y permite que el aire entre y salga de la unidad de cilindro. Usted puede encontrar un 3/8 "de diámetro, 3/4" pedazo largo de este tubo roscado en las ferreterías que venden piezas para lámparas.
Cómo hacer que una lata de pintura de motor Stirling
Instrucciones de montaje (1)
Instrucciones de montaje (1)
Hacer la cámara de presión
Hacer la cámara de presión

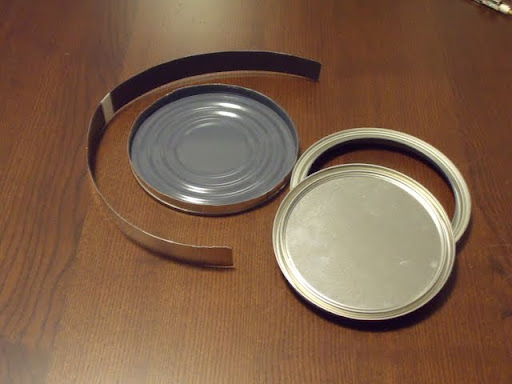

La cámara de presión final será 1 1/2 "de altura. Se hará a partir de la parte superior y la parte inferior de la lata de pintura.
Hacer un desplazador
Hacer un desplazador

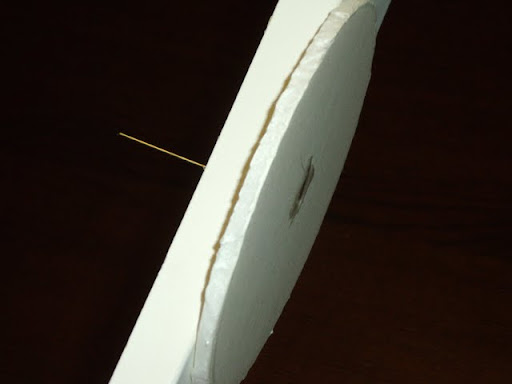

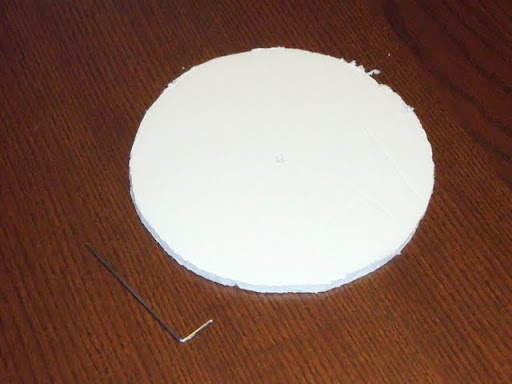

El desplazador se corta de una pieza de 3/16 "de espesor núcleo de espuma de cartulina. Mida la abertura de la lata de pintura. El desplazador se tiene que encajar en esta apertura, por lo que debe ser un poco más pequeño. Utilice una brújula para marcar un círculo en la cartulina que es exactamente 1/8 "de diámetro más pequeño que la abertura de la lata de pintura. Esto proporcionará 1/16 "de espacio libre entre el borde del desplazador y la apertura de la lata. Cortar cuidadosamente en la línea .
Preparar el cilindro de accionamiento
Preparar el cilindro de accionamiento

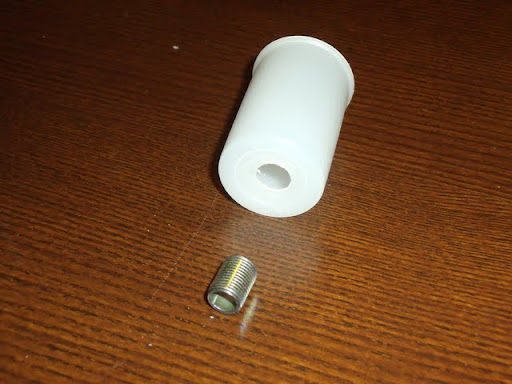

Perforar un 7/16 "agujero en el centro de la parte inferior de la película puede. Este agujero es perforado para adaptarse a la boquilla de la tubería corta que se utiliza para conectar el cilindro de accionamiento a la tapa de la cámara de presión.
Prepare la tapa de la cámara de presión
Prepare la tapa de la cámara de presión

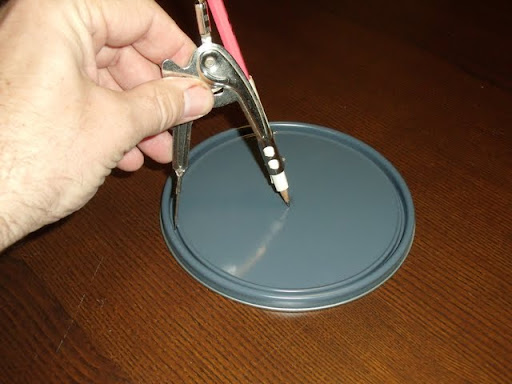

Utilice un compás para encontrar el centro de la pintura tapa. Para ello, establezca el compás para que coincida con el radio de la tapa, y luego utilizarlo para dibujar una línea cerca del centro de la tapa. Gire la tapa 90 grados y repita el proceso. Continúe girando la tapa y extraer las marcas con el compás hasta que se alcance el punto de centro de la tapa.
Marca y Fije el casquillo Presión de la Cámara
Marca y Fije el casquillo Presión de la Cámara
El "glándula" permite que la barra del desplazador para pasar a través de la parte superior de la cámara de presión sin causar una fuga y sin crear una fricción significativa. UHMW plástico es una buena elección para este propósito. Naturalmente, es resbaladiza.
Corte un pedazo de plástico UHMW a ser de 1 "x 1" x 3/8 ". Localice el centro de la plaza y perforar un 1/16 "agujero con un taladro de columna (si tiene uno). Pruebe el ajuste con un pedazo de 1/16 "cable de música. Si se trata de un ajuste perfecto que no permite que el cable se deslice fácilmente música, el agujero debe ser ampliada. Aumentar el tamaño de taladro de 1/64 "(a 5/64") y perfore lo otra vez. Pruebe el ajuste de nuevo. 1/16 "cable de música es en realidad un poco sobredimensionada y debe ser un buen partido con un 5/64" agujero.
El uso de silicona RTV para fijar el casquillo sobre el orificio central de la tapa. Mantenga la silicona de distancia desde el agujero central en el UHMW ya que causa fricción si se pone en el camino de la barra del desplazador.
Siguiente >> Instrucciones de montaje (2)
Instrucciones de montaje (2)
Instrucciones de montaje (2)
Conecte el cilindro de accionamiento
Conecte el cilindro de accionamiento
El uso de silicona RTV, la boquilla de la tubería, y las tuercas hexagonales para sujetar la película puede a la lata de pintura tapa. Place silicona suficiente alrededor del agujero para proporcionar un sellado hermético. Ajuste la tuerca hexagonal en el interior de la tapa de manera que muy poco (lo menos posible) de los tubos sobresale en la cámara de presión. Está bien si sobresale un poco más tubo en la película puede. Pero usted quiere mantener la distancia tanto para el desplazador
El uso de silicona RTV, la boquilla de la tubería, y las tuercas hexagonales para sujetar la película puede a la lata de pintura tapa. Place silicona suficiente alrededor del agujero para proporcionar un sellado hermético. Ajuste la tuerca hexagonal en el interior de la tapa de manera que muy poco (lo menos posible) de los tubos sobresale en la cámara de presión. Está bien si sobresale un poco más tubo en la película puede. Pero usted quiere mantener la distancia tanto para el desplazador
Marca y Adjuntar la Torre del cigüeñal
Marca y Adjuntar la Torre del cigüeñal
Abrir una lata de chili. calentar y servir el chile. Ahora vuelve a trabajar en el motor. Lave la lata y quitar la parte inferior de la lata con un abrelatas.
Taladre o perfore dos agujeros en la parte superior de la lata. Estas serán sus rodamientos del eje del cigüeñal. Los agujeros deben ser aproximadamente 1/64 "más grande que el diámetro del alambre de percha. Los agujeros deben ser lo más uniforme posible, para que el árbol del cigüeñal está a nivel cuando está montado.
Orificios de acceso en la parte frontal y posterior de la lata. Los orificios de acceso son aproximadamente 2 "de ancho y aproximadamente 3 1/4" de altura.
El chile puede está montado en la parte superior de la tapa de la cámara de presión con soportes metálicos pequeños y 5 minutos epoxi. Cortar algunos trozos pequeños de estaño de la pintura restos de lata y doblar a 90 grados y los utilizan para sujetar la lata en su lugar.
Hacer una membrana en forma de disco desde el Guante de vinilo
Hacer una membrana en forma de disco desde el Guante de vinilo
Termoformado le permite crear un diafragma flexible de vinilo que tiene la forma perfecta para adaptarse al cilindro de accionamiento (película puede) y el conjunto del pistón. Esto lo convierte en un mecanismo de accionamiento muy eficiente, que esté libre de fugas y ofrece muy poca fricción.
Crear una tabla pequeña aspiradora por la perforación de unos 1/8 "agujeros en un trozo de madera y colocar una manguera de aspiradora. No tiene por qué ser de lujo. Simplemente tiene que ser lo suficientemente grande como para soportar las piezas de este proyecto.
Hacer que el cigüeñal
Hacer que el cigüeñal
Cortar una pieza de alambre recto percha para que sea 7 "de largo. La manivela primero será el centro del motor y va a levantar el desplazador. La segunda manivela será de más de la unidad de cilindro y se conecta al pistón de accionamiento . Las dos secciones del cigüeñal están desplazados en 90 grados. Como el cigüeñal gira la manivela 90 segundos está siguiendo grados detrás de la primera manivela.
La primera manivela permite que el desplazador para moverse dentro de 1/16 "de la parte superior e inferior de la cámara de presión. Si la pintura se fueron juntos como ésta, habrá alrededor de 3/4 "de viajar a disposición del desplazador. Pero usted debe medir para estar seguro. La fórmula para determinar el tamaño de la desviación para la primera manivela es: Offset = (DT-1/8 ") / 2 donde DT = Travel desplazador. Así que si su viaje desplazador es 3/4 "sería este aspecto: Offset = (3/4 "-1 / 8") / 2. La respuesta en este caso es 5/16 ". desde la línea central del cigüeñal El cigüeñal debe ser de 5/16 ".
La segunda manivela sobre el pistón de accionamiento tendrá un 1/8 "offset, lo que significa que el pistón de accionamiento tendrá una distancia total de desplazamiento de 1/4". Recuerde que hay un grado 90 de desplazamiento entre las dos bielas.

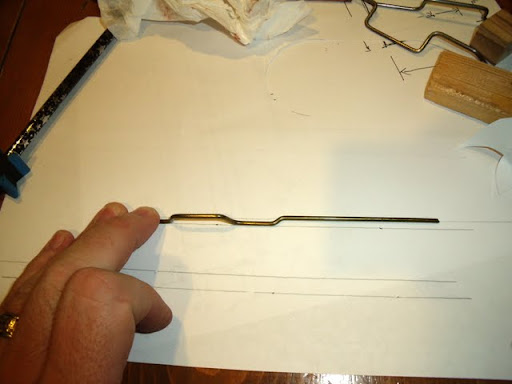

Dibuja dos líneas paralelas en una hoja de papel que son la misma distancia que el desplazamiento de la palanca del desplazador. Utilice estas líneas como una guía para doblar el alambre de percha. Trabajar con diligencia para asegurar que todas las secciones del cigüeñal son paralelos y cierto.
Dibuje dos líneas paralelas en una hoja de papel que son 1/8 "de separación. Utilice éstos como una guía para doblar la sección del eje de manivela que se acopla al pistón de accionamiento. Recuerde que hay un grado 90 de desplazamiento entre las dos secciones del cigüeñal , y que cada segmento debe permanecer recto y verdadero para ayudar a prevenir la fricción y el bamboleo.
Instalar el cigüeñal doblado en su lugar en el chile puede.
Marca y Fije el volante
Marca y Fije el volante
Utilice papel de lija para quitar la capa antiadherente del centro dentro de una lata de pintura tapa. Utilice epoxi para pegar un pequeño bloque de madera a este lugar vacío en el centro. Después de la cura pegamento con cuidado puede taladrar un agujero en la madera. (Use la brújula para encontrar el centro del volante.) Este agujero debe ser un ajuste perfecto para el cable de suspensión de capa. Fije el volante con el extremo del eje de manivela.
<< Anterior Instrucciones de montaje (1)
Siguiente >> Instrucciones de montaje (3)
Marca y Coloque las bielas
Marca y Coloque las bielas

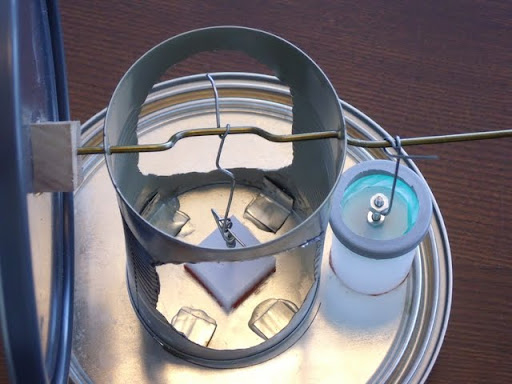

Monte el motor
Monte el motor
Fije la tapa al cuerpo de la cámara de presión pulsando en su lugar. No golpear con un martillo. Golpear con un martillo mella en la tapa y causar una fuga. Si usted siente que debe ser aprovechado en su lugar, ponga un bloque de madera sobre la costura y toque la madera ligeramente con un martillo hasta que la tapa se asiente en todos los sentidos.
Fije la barra del desplazador de conexión y ajustar de manera que el desplazador no toca la parte superior cámara de presión o la presión de la cámara inferior.
Fije la biela del pistón de accionamiento al árbol del cigüeñal. Ajuste de la longitud de la varilla de conexión de manera que el pistón se puede mover libremente. No debe ir hacia abajo lo suficientemente bajo como para tirar de la tela del diafragma completamente apretado. Y no debe ir suficientemente alta como para extenderse por encima de la parte superior del cilindro de accionamiento. Se debe tener alrededor de 1/4 "de recorrido de arriba a abajo.
Hacer un Stand
Hacer un Stand
La posición que se muestra aquí se hizo de otra lata de pintura. (Pero puede llegar a ser muy creativo si lo desea. El video de la primera carrera de este motor se nota encaramado entre dos platos de sopa.) La pintura puede soportar funciona bien. El superior está abierta debido a que la tapa de esta lata se utilizó para hacer el volante. Un agujero grande se corta en un lado de la lata. El agujero no se extiende todo el camino hasta la parte superior de la lata. Esto es por lo que el aire caliente desde la vela será atrapada en la parte superior de la cámara. La vela utilizados en estas ilustraciones es vela s cera líquida. No es tan caliente como una vela de cera, pero se quema muy limpio y tendrá una duración de aproximadamente 24 horas de tiempo de quemado si no lo modifica. Si quieres una llama más grande que puede tirar de la mecha un poco más alto. Las instrucciones de la vela aconsejo contra esto, así que ten cuidado.
Fire It Up!
Fire It Up!
Lubrique el cigüeñal en cada punto donde entra en contacto con otra pieza de metal. Utilice la luz 3-en-1 de aceite. Coloque una gota del mismo 3-en-1 de aceite en el eje del desplazador. Esto lubricar el eje como que pasa dentro y fuera de la glándula, y también ayudará a evitar pérdidas de presión a través de la glándula.
Enciende la vela y colóquela en el soporte. Coloque el motor en la parte superior. Deje que se caliente durante unos 30 segundos y luego gire el volante para arrancar el motor.
La dirección de rotación se determina por el grado de desplazamiento 90 entre el desplazador y el pistón de accionamiento. El desplazador se mueve siempre por delante de la unidad de cilindro. Girar en la dirección que hace que el desplazador llegar a la cima 90 grados por delante cuando el cilindro de accionamiento alcanza la parte superior.
El motor probablemente tendrá que tener el volante equilibrado antes de que se ejecute de forma continua. Si el motor intenta correr, pero se detiene, añadir un pequeño peso en el volante. Puedo utilizar una moneda de diez centavos y un trozo de cinta como mi contrapeso. Al observar la rotación del volante puede ver que se detiene y se bloquea en el mismo lugar cada vez. Tape una moneda de diez centavos al volante de inercia alrededor de 15 grados hacia delante de la parte superior de la rueda cuando se encuentra en esta posición de parada. Esta es la ubicación donde el peso va a hacer el mayor bien para tirar del volante a través de esta posición. Probablemente acabará siendo en el lado opuesto de la rueda volante del cigüeñal desplazador. Levantar el desplazador toma un poco de trabajo, y un contrapeso en buena posición se convierten en un tarea sencilla para el motor.
Puede colocar unos cubos de hielo en la parte superior de la cámara de presión para aumentar el diferencial de temperatura. Esto puede hacer que sea más fácil para ajustar el motor para el tiempo primero. Después de que el volante está equilibrado y las varillas de conexión están correctamente ajustados que probablemente se encontrará sin hielo.
Afterthoughts
Afterthoughts
Puedo oír a la parte inferior de la cámara de presión flexión, ya que el motor funcione. Ese tipo de popping se llama "enlatado del petróleo". Esto podría evitarse mediante la creación de una "L" en forma de haz de estaño chatarra y lo conecta a la parte inferior de la cámara de presión con soldadura o con epoxi JB Weld alta temperatura. Además, el desplazador podría ser más grande si fuera a ser instalado durante el montaje de la cámara de presión en lugar de a través de la tapa de la lata de pintura. Un desplazador más grande sería aumentar el volumen de barrido y disminuir el espacio muerto en el interior del motor.
